Encoder incrementale con supporto di coppia Alimentazione UB=4,75 - 30 VDC, max. Frequenza d'impulso=< 300 kHz Velocità max. Velocità=5000 min-1, Segnali di uscita=A e B spostati di 90°, Impulsi per giro=1024, Campo di temperatura=-20 °C - +85 °C Grado di protezione=IP65, cavo di collegamento=2 m, foro 14 mm, Se ordinato con il motore, l'encoder può essere fornito montato. Si prega di selezionare la versione. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Encoder incrementale con flangia di montaggio Alimentazione UB=5 - 24 VDC, max. Frequenza d'impulso=≤ 100 kHz Velocità max. Velocità=6000 min-1, segnali di uscita=A90°B Impulsi per giro=1 - 64, intervallo di temperatura=-30 °C - +80 °C Livello del segnale =Uhigh ≥ UB - 0,7V @ carico ≤ 10 mA ,Ulow ≤ 0,7V @ carico ≤ 10 mA Capacità di carico delle uscite=≤ 30 mA @ UB=5 VDC ≤ 20 mA @ UB=24 VDC Interfaccia Interfaccia=HTL (push-pull), valutazioni esterne=NPN, PNP Cavo di collegamento=guaina PUR 4x0,14 mm2 schermato, lunghezza cavo=standard 2 m Certificati=CE, RoHs Selezioni la dimensione della flangia. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Alimentazione Ub=5 - 24V DC, Max. Frequenza d'impulso (kHz)=≤ 100, Velocità massima (giri/min)=6.000 (1.024 impulsi). Velocità (giri/min)=6.000 (1.024 impulsi), 3.000 (2.048 impulsi), Segnali di uscita=A+B, -A-B/90°, impulsi / giro=1 - 2.048, Interfaccia=HTL (push-pull), TTL, intervallo di temperatura=da -30°C a +80°C, Valutazioni esterne=NPN, PNP, RS422, classe di protezione=standard IP55, Cavo di collegamento Guaina PUR 6 x 0,14 schermato, Certificati=CE, Si prega di selezionare la dimensione della flangia. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Encoder incrementale con flangia di montaggio Alimentazione UB=5 - 24 VDC, max. Frequenza d'impulso=≤ 100 kHz Velocità max. Velocità=6000 min-1, segnali di uscita=A90°B Impulsi per giro=1 - 64, intervallo di temperatura=-30 °C - +80 °C Livello del segnale =Uhigh ≥ UB - 0,7V @ carico ≤ 10 mA ,Ulow ≤ 0,7V @ carico ≤ 10 mA Capacità di carico delle uscite=≤ 30 mA @ UB=5 VDC ≤ 20 mA @ UB=24 VDC Interfaccia Interfaccia=HTL (push-pull), valutazioni esterne=NPN, PNP Cavo di collegamento=guaina PUR 4x0,14 mm2 schermato, lunghezza cavo=standard 2 m Certificati=CE, RoHs Selezioni la dimensione della flangia. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Encoder incrementale con flangia di montaggio Alimentazione UB=5 - 24 VDC, max. Frequenza d'impulso=≤ 100 kHz Velocità max. Velocità=6000 min-1, segnali di uscita=A90°B Impulsi per giro=1 - 64, intervallo di temperatura=-30 °C - +80 °C Livello del segnale =Uhigh ≥ UB - 0,7V @ carico ≤ 10 mA ,Ulow ≤ 0,7V @ carico ≤ 10 mA Capacità di carico delle uscite=≤ 30 mA @ UB=5 VDC ≤ 20 mA @ UB=24 VDC Interfaccia Interfaccia=HTL (push-pull), valutazioni esterne=NPN, PNP Cavo di collegamento=guaina PUR 4x0,14 mm2 schermato, lunghezza cavo=standard 2 m Certificati=CE, RoHs Selezioni la dimensione della flangia. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Encoder incrementale con flangia di montaggio Alimentazione UB=5 - 24 VDC, max. Frequenza d'impulso=≤ 100 kHz Velocità max. Velocità=6000 min-1, segnali di uscita=A90°B Impulsi per giro=1 - 64, intervallo di temperatura=-30 °C - +80 °C Livello del segnale =Uhigh ≥ UB - 0,7V @ carico ≤ 10 mA ,Ulow ≤ 0,7V @ carico ≤ 10 mA Capacità di carico delle uscite=≤ 30 mA @ UB=5 VDC ≤ 20 mA @ UB=24 VDC Interfaccia Interfaccia=HTL (push-pull), valutazioni esterne=NPN, PNP Cavo di collegamento=guaina PUR 4x0,14 mm2 schermato, lunghezza cavo=standard 2 m Certificati=CE, RoHs Selezioni la dimensione della flangia. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Encoder incrementale con flangia di montaggio Alimentazione UB=5 - 24 VDC, max. Frequenza d'impulso=≤ 100 kHz Velocità max. Velocità=6000 min-1, segnali di uscita=A90°B Impulsi per giro=1 - 64, intervallo di temperatura=-30 °C - +80 °C Livello del segnale =Uhigh ≥ UB - 0,7V @ carico ≤ 10 mA ,Ulow ≤ 0,7V @ carico ≤ 10 mA Capacità di carico delle uscite=≤ 30 mA @ UB=5 VDC ≤ 20 mA @ UB=24 VDC Interfaccia Interfaccia=HTL (push-pull), valutazioni esterne=NPN, PNP Cavo di collegamento=guaina PUR 4x0,14 mm2 schermato, lunghezza cavo=standard 2 m Certificati=CE, RoHs Selezioni la dimensione della flangia. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Encoder incrementale con flangia di montaggio Alimentazione UB=5 - 24 VDC, max. Frequenza d'impulso=≤ 100 kHz Velocità max. Velocità=6000 min-1, segnali di uscita=A90°B Impulsi per giro=1 - 64, intervallo di temperatura=-30 °C - +80 °C Livello del segnale =Uhigh ≥ UB - 0,7V @ carico ≤ 10 mA ,Ulow ≤ 0,7V @ carico ≤ 10 mA Capacità di carico delle uscite=≤ 30 mA @ UB=5 VDC ≤ 20 mA @ UB=24 VDC Interfaccia Interfaccia=HTL (push-pull), valutazioni esterne=NPN, PNP Cavo di collegamento=guaina PUR 4x0,14 mm2 schermato, lunghezza cavo=standard 2 m Certificati=CE, RoHs Selezioni la dimensione della flangia. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Alimentazione Ub=5 - 24V DC, Max. Frequenza d'impulso (kHz)=≤ 100, Velocità massima (giri/min)=6.000 (1.024 impulsi). Velocità (giri/min)=6.000 (1.024 impulsi), 3.000 (2.048 impulsi), Segnali di uscita=A+B, -A-B/90°, impulsi / giro=1 - 2.048, Interfaccia=HTL (push-pull), TTL, intervallo di temperatura=da -30°C a +80°C, Valutazioni esterne=NPN, PNP, RS422, classe di protezione=standard IP55, Cavo di collegamento Guaina PUR 6 x 0,14 schermato, Certificati=CE, Si prega di selezionare la dimensione della flangia. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Alimentazione Ub=5 - 24V DC, Max. Frequenza d'impulso (kHz)=≤ 100, Velocità massima (giri/min)=6.000 (1.024 impulsi). Velocità (giri/min)=6.000 (1.024 impulsi), 3.000 (2.048 impulsi), Segnali di uscita=A+B, -A-B/90°, impulsi / giro=1 - 2.048, Interfaccia=HTL (push-pull), TTL, intervallo di temperatura=da -30°C a +80°C, Valutazioni esterne=NPN, PNP, RS422, classe di protezione=standard IP55, Cavo di collegamento Guaina PUR 6 x 0,14 schermato, Certificati=CE, Si prega di selezionare la dimensione della flangia. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Alimentazione Ub=5 - 24V DC, Max. Frequenza d'impulso (kHz)=≤ 100, Velocità massima (giri/min)=6.000 (1.024 impulsi). Velocità (giri/min)=6.000 (1.024 impulsi), 3.000 (2.048 impulsi), Segnali di uscita=A+B, -A-B/90°, impulsi / giro=1 - 2.048, Interfaccia=HTL (push-pull), TTL, intervallo di temperatura=da -30°C a +80°C, Valutazioni esterne=NPN, PNP, RS422, classe di protezione=standard IP55, Cavo di collegamento Guaina PUR 6 x 0,14 schermato, Certificati=CE, Si prega di selezionare la dimensione della flangia. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Alimentazione Ub=5 - 24V DC, Max. Frequenza degli impulsi (kHz)=≤ 100, Velocità massima (giri/min)=6.000 (1.024 impulsi). Velocità (giri/min)=6.000 (1.024 impulsi), 3.000 (2.048 impulsi), Segnali di uscita=A+B, -A-B/90°, impulsi / giro=1 - 2.048, Interfaccia=HTL (push-pull), TTL, intervallo di temperatura=da -30°C a +80°C, Valutazioni esterne=NPN, PNP, RS422, classe di protezione=standard IP55, Cavo di collegamento Guaina PUR 6 x 0,14 schermato, Certificati=CE, Si prega di selezionare la dimensione della flangia. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Alimentazione Ub=5 - 24V DC, Max. Frequenza d'impulso (kHz)=≤ 100, Velocità massima (giri/min)=6.000 (1.024 impulsi). Velocità (giri/min)=6.000 (1.024 impulsi), 3.000 (2.048 impulsi), Segnali di uscita=A+B, -A-B/90°, impulsi / giro=1 - 2.048, Interfaccia=HTL (push-pull), TTL, intervallo di temperatura=da -30°C a +80°C, Valutazioni esterne=NPN, PNP, RS422, classe di protezione=standard IP55, Cavo di collegamento Guaina PUR 6 x 0,14 schermato, Certificati=CE, Si prega di selezionare la dimensione della flangia. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Alimentazione Ub=5 - 24V DC, Max. Frequenza degli impulsi (kHz)=≤ 100, Velocità massima (giri/min)=6.000 (1.024 impulsi). Velocità (giri/min)=6.000 (1.024 impulsi), 3.000 (2.048 impulsi), Segnali di uscita=A+B, -A-B/90°, impulsi / giro=1 - 2.048, Interfaccia=HTL (push-pull), TTL, intervallo di temperatura=da -30°C a +80°C, Valutazioni esterne=NPN, PNP, RS422, classe di protezione=standard IP55, Cavo di collegamento Guaina PUR 6 x 0,14 schermato, Certificati=CE, Si prega di selezionare la dimensione della flangia. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Alimentazione Ub=5 - 24V DC, Max. Frequenza degli impulsi (kHz)=≤ 100, Velocità massima (giri/min)=6.000 (1.024 impulsi). Velocità (giri/min)=6.000 (1.024 impulsi), 3.000 (2.048 impulsi), Segnali di uscita=A+B, -A-B/90°, impulsi / giro=1 - 2.048, Interfaccia=HTL (push-pull), TTL, intervallo di temperatura=da -30°C a +80°C, Valutazioni esterne=NPN, PNP, RS422, classe di protezione=standard IP55, Cavo di collegamento Guaina PUR 6 x 0,14 schermato, Certificati=CE,
Alimentazione Ub=5 - 24V DC, Velocità massima (giri/min)=6000. Velocità (rpm)=6000, Valutazioni esterne=RS422, Protezione contro l'inversione di polarità=Sì, Campo di misura=360°, Risoluzione (bit)=4 - 18, Linearità (25°C)=< 0,35°, Ripetibilità=≤ 0,1°, Tempo di monoflop typ/max (µs)=20, Intervallo di temperatura=da -30°C a +80°C, classe di protezione=standard IP55, Certificati=CE Selezioni la dimensione della flangia. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Alimentazione Ub=5 - 24V DC, Velocità massima (giri/min)=6000. Velocità (rpm)=6000, Valutazioni esterne=RS422, Protezione contro l'inversione di polarità=Sì, Campo di misura=360°, Risoluzione (bit)=4 - 18, Linearità (25°C)=< 0,35°, Ripetibilità=≤ 0,1°, Tempo di monoflop tip/max (µs)=20, Intervallo di temperatura=da -30°C a +80°C, classe di protezione=standard IP55, Certificati=CE Selezioni la dimensione della flangia. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Alimentazione Ub=5 - 24V DC, Velocità massima (giri/min)=6000. Velocità (rpm)=6000, Valutazioni esterne=RS422, Protezione contro l'inversione di polarità=Sì, Campo di misura=360°, Risoluzione (bit)=4 - 18, Linearità (25°C)=< 0,35°, Ripetibilità=≤ 0,1°, Tempo di monoflop tip/max (µs)=20, Intervallo di temperatura=da -30°C a +80°C, classe di protezione=standard IP55, Certificati=CE Selezioni la dimensione della flangia. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Alimentazione Ub=5 - 24V DC, Max. Frequenza degli impulsi (kHz)=≤ 100, Velocità massima (giri/min)=6.000 (1.024 impulsi). Velocità (giri/min)=6.000 (1.024 impulsi), 3.000 (2.048 impulsi), Segnali di uscita=A+B, -A-B/90°, impulsi / giro=1 - 2.048, Interfaccia=HTL (push-pull), TTL, intervallo di temperatura=da -30°C a +80°C, Valutazioni esterne=NPN, PNP, RS422, classe di protezione=standard IP55, Cavo di collegamento Guaina PUR 6 x 0,14 schermato, Certificati=CE,
Alimentazione Ub=5 - 24V DC, Max. Frequenza d'impulso (kHz)=≤ 100, Velocità massima (giri/min)=6.000 (1.024 impulsi). Velocità (giri/min)=6.000 (1.024 impulsi), 3.000 (2.048 impulsi), Segnali di uscita=A+B, -A-B/90°, impulsi / giro=1 - 2.048, Interfaccia=HTL (push-pull), TTL, intervallo di temperatura=da -30°C a +80°C, Valutazioni esterne=NPN, PNP, RS422, classe di protezione=standard IP55, Cavo di collegamento Guaina PUR 6 x 0,14 schermato, Certificati=CE,
Encoder incrementale o encoder assoluto
La caratteristica distintiva di un encoder incrementale è che misura e segnala una variazione dell'angolo. In altre parole, dopo l'accensione, un encoder incrementale segnala la sua posizione angolare solo quando gli viene fornito un punto di riferimento dal quale può effettuare una misurazione.
Un encoder assoluto, invece, segnala la sua posizione in modo inequivocabile all'interno di una scala o di un intervallo. Ciò significa che un encoder assoluto segnala la sua posizione dopo l'accensione, senza richiedere alcun dato di riferimento. Ciò che accade dopo l'accensione è quindi un punto di riferimento importante per distinguere tra un encoder assoluto e un encoder incrementale.

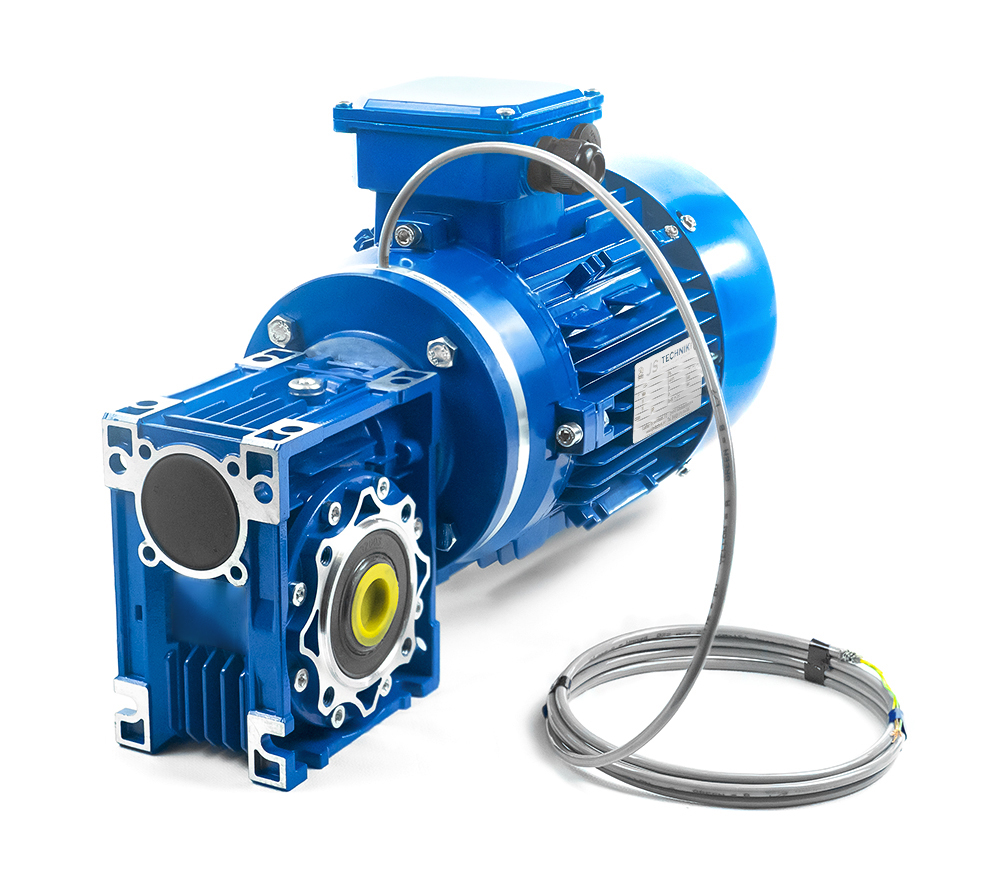

Encoder montato tra motore e riduttore
Encoder incrementale (basic)
Con l'encoder incrementale BASIC, i compiti di posizionamento di alta precisione possono essere eseguiti in modo semplice ed economico. È adatto a tutti i sistemi di controllo che elaborano segnali HTL. L'encoder rotativo Basic è una soluzione economica per compiti di posizionamento semplici, con un segnale di uscita A90°B e una risoluzione compresa tra 1 e 64 impulsi per giro.
Encoder incrementale (NOVA+)
L'encoder incrementale NOVA+ facilita l'esecuzione di compiti di posizionamento di alta precisione ed è compatibile con quasi tutti i controllori (HTL e TTL). Il NOVA+ ha una risoluzione eccezionale con un segnale di uscita A90°B /Ā90°B con fino a 2048 impulsi per giro.
Encoder assoluto (AST)
L'encoder assoluto monogiro AST assicura un'interazione ottimale tra i singoli componenti del sistema e facilita l'esecuzione di compiti di posizionamento di alta precisione. I nostri clienti
spesso installano l'encoder in ambienti in cui la sicurezza e l'accuratezza sono di fondamentale importanza.
