Riduttore orizzontale con albero d'ingresso fisso Velocità (n²)=220 giri/min, rapporto di trasmissione (i)=6,37, coppia (M²)=9000 Nm, Potenza nominale=213 Nm, albero cavo=95 mm, peso=260 kg, colore=RAL5010, Opzione Cooler=nessuna, temperatura ambiente=20°C, forze laterali ammissibili=40 kN. Come di consueto con i riduttori ad ingranaggi elicoidali orizzontali, è necessario prestare attenzione allo sviluppo della temperatura durante il funzionamento. Per evitare il surriscaldamento dell'alloggiamento del riduttore temperatura nell'alloggiamento del riduttore, è necessario chiarire in anticipo l'applicazione. I dissipatori o gli scambiatori di calore necessari a questo scopo sono disponibili su richiesta. da realizzare. Per modifiche o progetti speciali, ci invii una richiesta. Al momento dell'ordine, la preghiamo di selezionare la posizione di installazione desiderata. Note importanti Questo azionamento è un prodotto personalizzato. L'annullamento o il ritiro dall'acquisto sono esclusi!Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.
Riduttore orizzontale con albero d'ingresso fisso Velocità (n²)=108 giri/min, rapporto di trasmissione (i)=12,98, coppia (M²)=11000 Nm, Potenza nominale=127 Nm, albero cavo=105 mm, peso=330 kg, colore=RAL5010, Opzione Cooler=nessuna, temperatura ambiente=20°C, forze laterali ammissibili=76 kN. Come di consueto con i riduttori ad ingranaggi elicoidali orizzontali, è necessario prestare attenzione allo sviluppo della temperatura durante il funzionamento. Per evitare il surriscaldamento dell'alloggiamento del riduttore temperatura nell'alloggiamento del riduttore, è necessario chiarire in anticipo l'applicazione. I dissipatori o gli scambiatori di calore necessari a questo scopo sono disponibili su richiesta. da realizzare. Per modifiche o progetti speciali, ci invii una richiesta. Al momento dell'ordine, la preghiamo di selezionare la posizione di installazione desiderata. Note importanti Questo azionamento è un prodotto personalizzato. L'annullamento o il ritiro dall'acquisto sono esclusi!Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.
Riduttore orizzontale con albero d'ingresso fisso Velocità (n²)=62 giri/min, rapporto di trasmissione (i)=22,59, coppia (M²)=19000 Nm, Potenza nominale=127 Nm, albero cavo=115 mm, peso=550 kg, colore=RAL5010, Opzione Cooler=nessuna, temperatura ambiente=20°C, forze laterali ammissibili=102 kN. Come di consueto con i riduttori ad ingranaggi elicoidali orizzontali, occorre prestare attenzione allo sviluppo della temperatura durante il funzionamento. Per evitare il surriscaldamento dell'alloggiamento del riduttore temperatura nell'alloggiamento del riduttore, è necessario chiarire in anticipo l'applicazione. I dissipatori o gli scambiatori di calore necessari a questo scopo sono disponibili su richiesta. da realizzare. Per modifiche o progetti speciali, ci invii una richiesta. Al momento dell'ordine, la preghiamo di selezionare la posizione di installazione desiderata. Note importanti Questo azionamento è un prodotto personalizzato. L'annullamento o il ritiro dall'acquisto sono esclusi!Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.
Riduttore orizzontale con albero d'ingresso fisso Velocità (n²)=140 giri/min, rapporto di trasmissione (i)=9,96, coppia (M²)=18100 Nm, Potenza nominale=272 Nm, albero cavo=125 mm, peso=580 kg, colore=RAL5010, Opzione Cooler=nessuna, temperatura ambiente=20°C, forze laterali ammissibili=86 kN. Come di consueto con i riduttori ad ingranaggi elicoidali orizzontali, è necessario prestare attenzione allo sviluppo della temperatura durante il funzionamento. Per evitare il surriscaldamento dell'alloggiamento del riduttore temperatura nell'alloggiamento del riduttore, è necessario chiarire in anticipo l'applicazione. I dissipatori o gli scambiatori di calore necessari a questo scopo sono disponibili su richiesta. da realizzare. Per modifiche o progetti speciali, ci invii una richiesta. Al momento dell'ordine, la preghiamo di selezionare la posizione di installazione desiderata. Note importanti Questo azionamento è un prodotto personalizzato. L'annullamento o il ritiro dall'acquisto sono esclusi!Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.
Riduttore orizzontale con albero d'ingresso fisso Velocità (n²)=20 giri/min, rapporto di trasmissione (i)=71,53, coppia (M²)=29000 Nm, Potenza nominale=62 Nm, albero cavo=135 mm, peso=820 kg, colore=RAL5010, Opzione Cooler=nessuna, temperatura ambiente=20°C, forze laterali ammissibili=80 kN. Come di consueto con i riduttori ad ingranaggi elicoidali orizzontali, è necessario prestare attenzione allo sviluppo della temperatura durante il funzionamento. Per evitare il surriscaldamento dell'alloggiamento del riduttore temperatura nell'alloggiamento del riduttore, è necessario chiarire in anticipo l'applicazione. I dissipatori o gli scambiatori di calore necessari a questo scopo sono disponibili su richiesta. da realizzare. Per modifiche o progetti speciali, ci invii una richiesta. Al momento dell'ordine, la preghiamo di selezionare la posizione di installazione desiderata. Note importanti Questo azionamento è un prodotto personalizzato. L'annullamento o il ritiro dall'acquisto sono esclusi!Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.
Riduttore orizzontale con albero d'ingresso fisso Velocità (n²)=151 giri/min, rapporto di trasmissione (i)=9,25, coppia (M²)=35200 Nm, Potenza nominale=569 Nm, albero cavo=150 mm, peso=940 kg, colore=RAL5010, Opzione Cooler=nessuna, temperatura ambiente=20°C, forze laterali ammissibili=117 kN. Come di consueto con i riduttori ad ingranaggi elicoidali orizzontali, è necessario prestare attenzione allo sviluppo della temperatura durante il funzionamento. Per evitare il surriscaldamento dell'alloggiamento del riduttore temperatura nell'alloggiamento del riduttore, è necessario chiarire in anticipo l'applicazione. I dissipatori o gli scambiatori di calore necessari a questo scopo sono disponibili su richiesta. da realizzare. Per modifiche o progetti speciali, ci invii una richiesta. Al momento dell'ordine, la preghiamo di selezionare la posizione di installazione desiderata. Note importanti Questo azionamento è un prodotto personalizzato. L'annullamento o il ritiro dall'acquisto sono esclusi!Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.
Riduttore elicoidale orizzontale con albero di ingresso fisso Velocità (n²)=84 giri/min, rapporto di trasmissione (i)=16,73, coppia (M²)=45700 Nm, Potenza nominale=408 Nm, albero cavo=180 mm, peso=1200 kg, colore=RAL5010, Opzione Cooler=nessuna, temperatura ambiente=20°C, forze laterali ammissibili=92 kN. Come di consueto con i riduttori ad ingranaggi elicoidali orizzontali, è necessario prestare attenzione allo sviluppo della temperatura durante il funzionamento. Per evitare il surriscaldamento dell'alloggiamento del riduttore temperatura nell'alloggiamento del riduttore, è necessario chiarire in anticipo l'applicazione. I dissipatori o gli scambiatori di calore necessari a questo scopo sono disponibili su richiesta. da realizzare. Per modifiche o progetti speciali, ci invii una richiesta. Al momento dell'ordine, la preghiamo di selezionare la posizione di installazione desiderata. Note importanti Questo azionamento è un prodotto personalizzato. L'annullamento o il ritiro dall'acquisto sono esclusi!Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.
Riduttore orizzontale con albero d'ingresso fisso Velocità (n²)=45 giri/min, rapporto di trasmissione (i)=31,22, coppia (M²)=70000 Nm, Potenza nominale=338 Nm, albero cavo=180 mm, peso=1710 kg, colore=RAL5010, Opzione Cooler=nessuna, temperatura ambiente=20°C, forze laterali ammissibili=232 kN. Come di consueto con i riduttori ad ingranaggi elicoidali orizzontali, è necessario prestare attenzione allo sviluppo della temperatura durante il funzionamento. Per evitare il surriscaldamento dell'alloggiamento del riduttore temperatura nell'alloggiamento del riduttore, è necessario chiarire in anticipo l'applicazione. I dissipatori o gli scambiatori di calore necessari a questo scopo sono disponibili su richiesta. da realizzare. Per modifiche o progetti speciali, ci invii una richiesta. Al momento dell'ordine, la preghiamo di selezionare la posizione di installazione desiderata. Note importanti Questo azionamento è un prodotto personalizzato. L'annullamento o il ritiro dall'acquisto sono esclusi!Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.
Riduttore orizzontale con albero d'ingresso fisso Velocità (n²)=11 giri/min, rapporto di trasmissione (i)=122,85, coppia (M²)=90000 Nm, Potenza nominale=111 Nm, albero cavo=190 mm, peso=2760 kg, colore=RAL5010, Opzione Cooler=nessuna, temperatura ambiente=20°C, forze laterali ammissibili=355 kN. Come di consueto con i riduttori ad ingranaggi elicoidali orizzontali, è necessario prestare attenzione allo sviluppo della temperatura durante il funzionamento. Per evitare il surriscaldamento dell'alloggiamento del riduttore temperatura nell'alloggiamento del riduttore, è necessario chiarire in anticipo l'applicazione. I dissipatori o gli scambiatori di calore necessari a questo scopo sono disponibili su richiesta. da realizzare. Per modifiche o progetti speciali, ci invii una richiesta. Al momento dell'ordine, la preghiamo di selezionare la posizione di installazione desiderata. Note importanti Questo azionamento è un prodotto personalizzato. L'annullamento o il ritiro dall'acquisto sono esclusi!Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.
Riduttore orizzontale con albero d'ingresso fisso Velocità (n²)=123 giri/min, rapporto di trasmissione (i)=11,35, coppia (M²)=96250 Nm, Potenza nominale=1263 Nm, albero cavo=210 mm, peso=2750 kg, colore=RAL5010, Opzione Cooler=nessuna, temperatura ambiente=20°C, forze laterali ammissibili=222 kN. Come di consueto con i riduttori ad ingranaggi elicoidali orizzontali, è necessario prestare attenzione allo sviluppo della temperatura durante il funzionamento. Per evitare il surriscaldamento dell'alloggiamento del riduttore temperatura nell'alloggiamento del riduttore, è necessario chiarire in anticipo l'applicazione. I dissipatori o gli scambiatori di calore necessari a questo scopo sono disponibili su richiesta. da realizzare. Per modifiche o progetti speciali, ci invii una richiesta. Al momento dell'ordine, la preghiamo di selezionare la posizione di installazione desiderata. Note importanti Questo azionamento è un prodotto personalizzato. L'annullamento o il ritiro dall'acquisto sono esclusi!Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.
Riduttore orizzontale con albero d'ingresso fisso Velocità (n²)=99 giri/min, rapporto di trasmissione (i)=14,19, coppia (M²)=152850 Nm, Potenza nominale=1606 Nm, albero cavo=240 mm, peso=3910 kg, colore=RAL5010, Opzione Cooler=nessuna, temperatura ambiente=20°C, forze laterali ammissibili=304 kN. Come di consueto con i riduttori ad ingranaggi elicoidali orizzontali, è necessario prestare attenzione allo sviluppo della temperatura durante il funzionamento. Per evitare il surriscaldamento dell'alloggiamento del riduttore temperatura nell'alloggiamento del riduttore, è necessario chiarire in anticipo l'applicazione. I dissipatori o gli scambiatori di calore necessari a questo scopo sono disponibili su richiesta. da realizzare. Per modifiche o progetti speciali, ci invii una richiesta. Al momento dell'ordine, la preghiamo di selezionare la posizione di installazione desiderata. Note importanti Questo azionamento è un prodotto personalizzato. L'annullamento o il ritiro dall'acquisto sono esclusi!Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.
Riduttore orizzontale con albero d'ingresso fisso Velocità (n²)=28 giri/min, rapporto di trasmissione (i)=50,66, coppia (M²)=150000 Nm, Potenza nominale=447 Nm, albero cavo=230 mm, peso=4090 kg, colore=RAL5010, Opzione Cooler=nessuna, temperatura ambiente=20°C, forze laterali ammissibili=455 kN. Come di consueto con i riduttori ad ingranaggi elicoidali orizzontali, è necessario prestare attenzione allo sviluppo della temperatura durante il funzionamento. Per evitare il surriscaldamento dell'alloggiamento del riduttore temperatura nell'alloggiamento del riduttore, è necessario chiarire in anticipo l'applicazione. I dissipatori o gli scambiatori di calore necessari a questo scopo sono disponibili su richiesta. da realizzare. Per modifiche o progetti speciali, ci invii una richiesta. Al momento dell'ordine, la preghiamo di selezionare la posizione di installazione desiderata. Note importanti Questo azionamento è un prodotto personalizzato. L'annullamento o il ritiro dall'acquisto sono esclusi!Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.

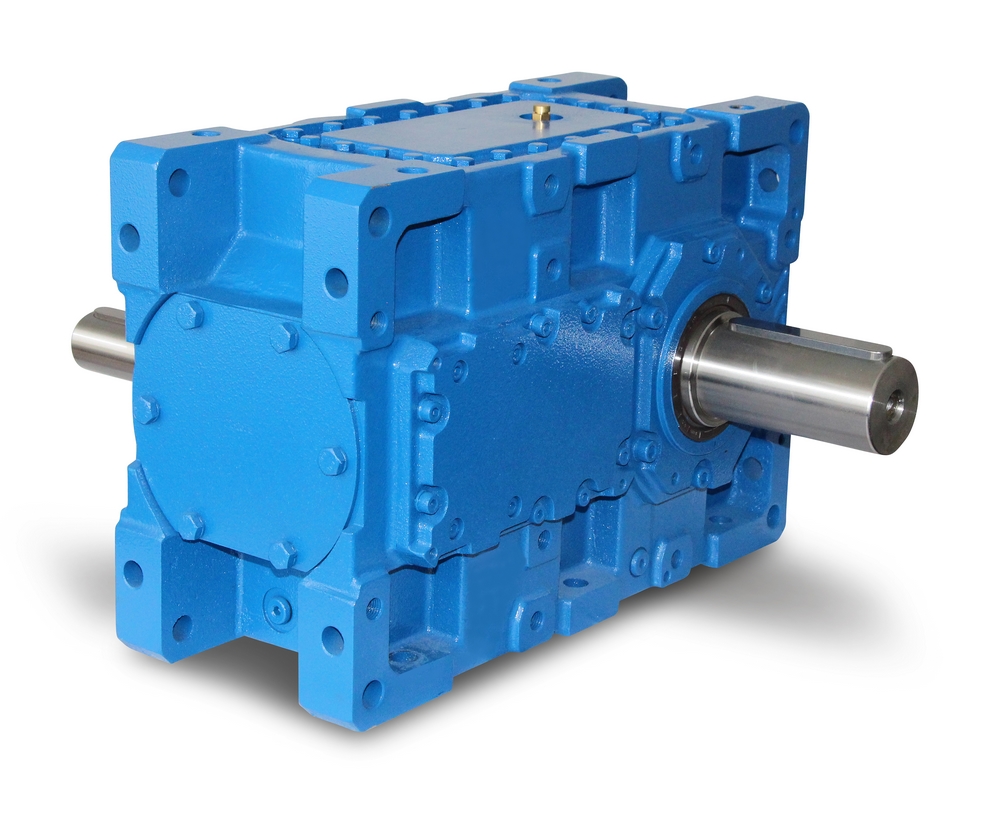

Riduttore orizzontale ad ingranaggi elicoidali fino a 470.000 Nm
I riduttori della serie H sono utilizzati nelle applicazioni industriali in cui sono richiesti carichi elevati. La serie H è progettata per massimizzare le prestazioni nel minor spazio possibile. Per raggiungere questo obiettivo e per essere utilizzati in qualsiasi posizione di installazione, spesso è necessario un raffreddamento supplementare e/o un tipo di lubrificazione modificato del cambio è necessario. Sono disponibili diverse opzioni, come:
serbatoi di espansione dell'olio, ventilatori, serpentine di raffreddamento, scambiatori di calore acqua/olio con pompa esterna, scambiatori di calore acqua/olio con pompa all'estremità dell'albero e scambiatore di calore aria/olio. Vorremmo cogliere l'occasione per sottolineare che in ogni estrusore in versione rinforzata è disponibile da JS-Technik anche in tutte le dimensioni standard.
riduttore elicoidale orizzontale nel design dell'estrusore
Riduttore orizzontale ad ingranaggi elicoidali - accessori
I seguenti accessori possono essere forniti per i riduttori della serie H:
- Flangia motore IEC B5
- Flangia di uscita
- Disco di restringimento
- Backstop
- Giunto flessibile o idraulico tra motore e riduttore
- Lubrificazione a pressione (integrata o esterna)
- Raffreddamento con scambiatore di calore esterno olio/acqua
- Raffreddamento con serpentina di raffreddamento integrata
- Raffreddamento con ventola integrata
- Raffreddamento con scambiatore di calore esterno aria/olio
- riscaldatore dell'olio
- Sensore di temperatura
- Interruttore di temperatura
- sensore di flusso dell'olio
- filtro dell'olio
- Diversi sistemi di tenuta
- Indicatore di livello dell'olio in vetro
- serbatoio di espansione dell'olio
Ingranaggio orizzontale con flangia IEC
Coppie e applicazioni
I riduttori a ingranaggi cilindrici orizzontali sono disponibili in numerose varianti e con coppie da 3.000 Nm a 470.000 Nm. La forma di applicazione più comune è in combinazione con un motore trifase. Questo viene montato direttamente sul riduttore tramite una flangia IEC B5.montato direttamente sul riduttore. Per le "versioni riduttore con motore" più grandi, offriamo l'opzione di combinare questo con un giunto motorepreassemblatosu un telaio di base.
Riduttori elicoidali orizzontali in versione standard
Varianti di raffreddamento

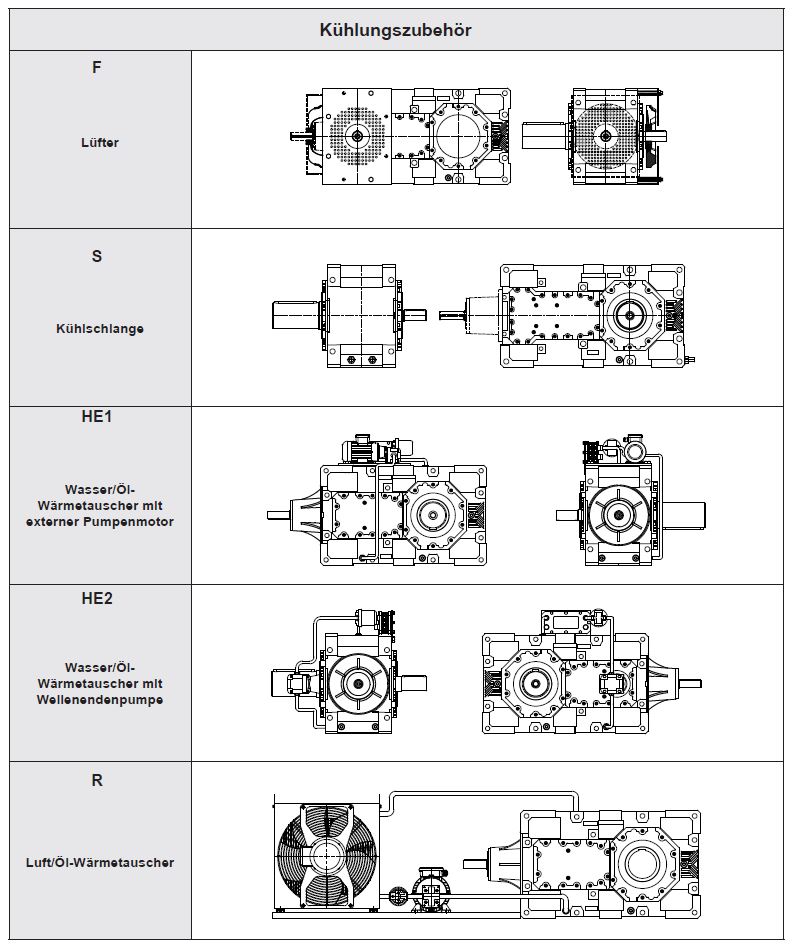

Qui può vedere una panoramica delle opzioni di raffreddamento per i riduttori elicoidali orizzontali.
