Encoder incrementale Basic IEC80
Codice prodotto:
DG-Basic80
Downloads
Info sui prodotti "Encoder incrementale Basic IEC80"

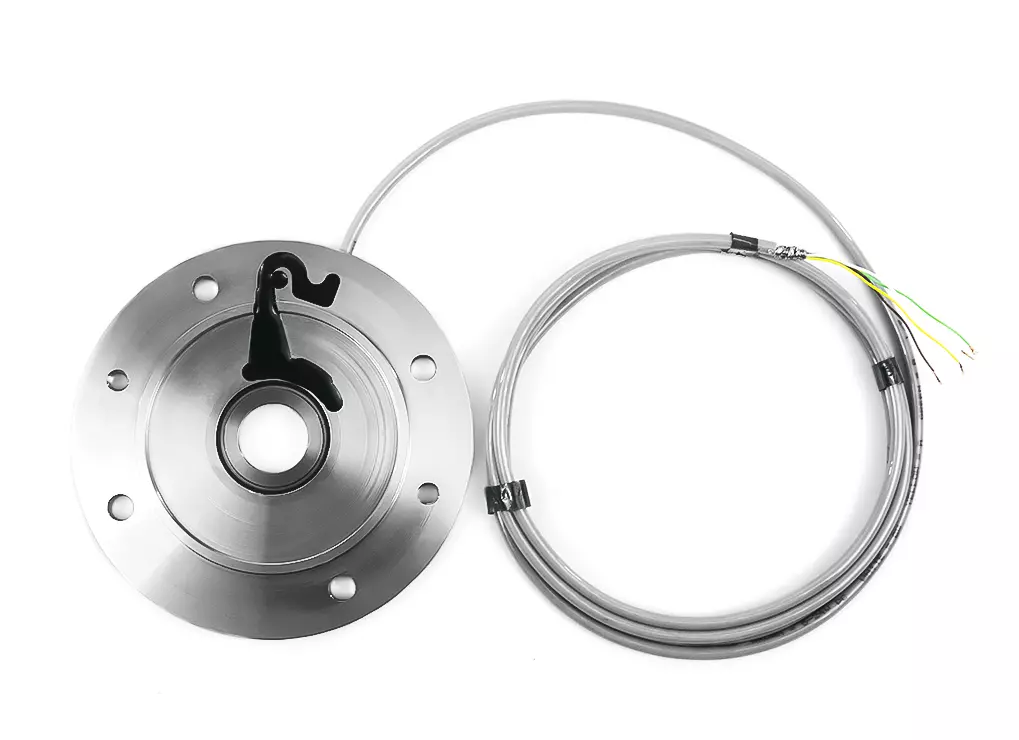

Encoder incrementale con flangia di montaggio
Alimentazione UB=5 - 24 VDC, max. Frequenza d'impulso=≤ 100 kHz
Velocità max. Velocità=6000 min-1, segnali di uscita=A90°B
Impulsi per giro=1 - 64, intervallo di temperatura=-30 °C - +80 °C
Livello del segnale =Uhigh ≥ UB - 0,7V @ carico ≤ 10 mA ,Ulow ≤ 0,7V @ carico ≤ 10 mA
Capacità di carico delle uscite=≤ 30 mA @ UB=5 VDC ≤ 20 mA @ UB=24 VDC
Interfaccia Interfaccia=HTL (push-pull), valutazioni esterne=NPN, PNP
Cavo di collegamento=guaina PUR 4x0,14 mm2 schermato, lunghezza cavo=standard 2 m
Certificati=CE, RoHs
Selezioni la dimensione della flangia.
Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Componente: | Encoder rotativo |
---|---|
Diametro della flangia: | 120 mm, 160 mm, 200 mm |
Pagina di ingresso IEC: | IEC80, albero di ingresso 19x40 mm |
Serie: | Incremantal Basic |
Eigenschaften "Encoder incrementale Basic IEC80"
Componente: | Encoder rotativo |
---|---|
Diametro della flangia: | 120 mm, 160 mm, 200 mm |
Pagina di ingresso IEC: | IEC80, albero di ingresso 19x40 mm |
Serie: | Incremantal Basic |
