Inverter, 1x 230V, SMARTdrive 2.2 kW Potenza=2,2 kW, dimensione=J1, tensione d'ingresso=1 x 230V +10% (monofase), frequenza d'ingresso=50/60 Hz,frequenza di uscita=0- 650 Hz, filtro EMC=C3, classe di protezione=IP66, dimensioni=circa 270 mm x 190 mm x 165 mm,display=LCD a 4 righe con testo in chiaro. Gamma di controllo ideale=5 - 60 Hz, con coppia nominale costante, Informazioni sul prodottoConcetto di controllo motore high-tech basato su DSP con algoritmi V/Hz, SENSORLESS VECTOR, CLV e PMM.Funzioni di AUTOTUNING intelligente per una messa in servizio rapida e semplice. Design robusto, alloggiamento interamente in metallo,disaccoppiato termicamente dal motore IP55/NEMA4, resistente alle vibrazioni (4G). Display LCD a 4 righe configurabile in modo flessibile. Predisposto per i comuni sistemi bus di campo. Dotato di tutte le funzioni standard dell'inverter, rendeadatto all'uso universale, anche in retrofit - controller PID integrato. Filtro EMC montato di serie, filtro C1 opzionale disponibile con kit di installazione. Strumenti software per il controllo, la programmazione e la diagnostica dell'inverter.Copia stick dei parametri disponibile. Compatibile con gli standard applicabili a livello globale. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Inverter di frequenza, 3x 400V, SMARTdrive 0,75 kW Potenza=0,75 kW, dimensione=J1, tensione d'ingresso=3 x 400V +10% (trifase), frequenza d'ingresso=50/60 Hz,frequenza d'uscita=0- 650 Hz, filtro EMC=C3, classe di protezione=IP66, dimensioni=circa 270 mm x 190 mm x 165 mm,display=LCD a 4 righe con testo in chiaro. Gamma di controllo ideale=5 - 60 Hz, con coppia nominale costante, Informazioni sul prodottoConcetto di controllo motore high-tech basato su DSP con algoritmi V/Hz, SENSORLESS VECTOR, CLV e PMM.Funzioni di AUTOTUNING intelligente per una messa in servizio rapida e semplice. Design robusto, alloggiamento interamente in metallo,disaccoppiato termicamente dal motore IP55/NEMA4, resistente alle vibrazioni (4G). Display LCD a 4 righe configurabile in modo flessibile. Predisposto per i comuni sistemi bus di campo. Dotato di tutte le funzioni standard dell'inverter, rendeadatto all'uso universale, anche in retrofit - controller PID integrato. Filtro EMC montato di serie, filtro C1 opzionale disponibile con kit di installazione. Strumenti software per il controllo, la programmazione e la diagnostica dell'inverter.Copia stick dei parametri disponibile. Compatibile con gli standard applicabili a livello globale. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Inverter di frequenza, 3x 400V, SMARTdrive 0,75 kW Potenza=1,5 kW, dimensione=J1, tensione d'ingresso=3 x 400V +10% (trifase), frequenza d'ingresso=50/60 Hz,frequenza d'uscita=0- 650 Hz, filtro EMC=C3, classe di protezione=IP66, dimensioni=circa 270 mm x 190 mm x 165 mm,display=LCD a 4 righe con testo in chiaro. Gamma di controllo ideale=5 - 60 Hz, con coppia nominale costante, Informazioni sul prodottoConcetto di controllo motore high-tech basato su DSP con algoritmi V/Hz, SENSORLESS VECTOR, CLV e PMM.Funzioni di AUTOTUNING intelligente per una messa in servizio rapida e semplice. Design robusto, alloggiamento interamente in metallo,disaccoppiato termicamente dal motore IP55/NEMA4, resistente alle vibrazioni (4G). Display LCD a 4 righe configurabile in modo flessibile. Predisposto per i comuni sistemi bus di campo. Dotato di tutte le funzioni standard dell'inverter, rendeadatto all'uso universale, anche in retrofit - controller PID integrato. Filtro EMC montato di serie, filtro C1 opzionale disponibile con kit di installazione. Strumenti software per il controllo, la programmazione e la diagnostica dell'inverter.Copia stick dei parametri disponibile. Compatibile con gli standard applicabili a livello globale. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Inverter di frequenza, 3x 400V, SMARTdrive 2,2 kW Potenza=2,2 kW, dimensione=J1, tensione d'ingresso=3 x 400V +10% (trifase), frequenza d'ingresso=50/60 Hz,frequenza d'uscita=0- 650 Hz, filtro EMC=C3, classe di protezione=IP66, dimensioni=circa 270 mm x 190 mm x 165 mm,display=LCD a 4 righe con testo in chiaro. Gamma di controllo ideale=5 - 60 Hz, con coppia nominale costante, Informazioni sul prodottoConcetto di controllo motore high-tech basato su DSP con algoritmi V/Hz, SENSORLESS VECTOR, CLV e PMM.Funzioni di AUTOTUNING intelligente per una messa in servizio rapida e semplice. Design robusto, alloggiamento interamente in metallo,disaccoppiato termicamente dal motore IP55/NEMA4, resistente alle vibrazioni (4G). Display LCD a 4 righe configurabile in modo flessibile. Predisposto per i comuni sistemi bus di campo. Dotato di tutte le funzioni standard dell'inverter, rendeadatto all'uso universale, anche in retrofit - controller PID integrato. Filtro EMC montato di serie, filtro C1 opzionale disponibile con kit di installazione. Strumenti software per il controllo, la programmazione e la diagnostica dell'inverter.Copia stick dei parametri disponibile. Compatibile con gli standard applicabili a livello globale. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Inverter, 3x 400V, SMARTdrive 3.0 kW Potenza=3,0 kW, dimensione=J1, tensione di ingresso=3 x 400V +10% (trifase), frequenza di ingresso=50/60 Hz,frequenza di uscita=0- 650 Hz, filtro EMC=C3, classe di protezione=IP66, dimensioni=circa 270 mm x 190 mm x 165 mm,display=LCD a 4 righe con testo in chiaro. Gamma di controllo ideale=5 - 60 Hz, con coppia nominale costante, Informazioni sul prodottoConcetto di controllo motore high-tech basato su DSP con algoritmi V/Hz, SENSORLESS VECTOR, CLV e PMM.Funzioni di AUTOTUNING intelligente per una messa in servizio rapida e semplice. Design robusto, alloggiamento interamente in metallo,disaccoppiato termicamente dal motore IP55/NEMA4, resistente alle vibrazioni (4G). Display LCD a 4 righe configurabile in modo flessibile. Predisposto per i comuni sistemi bus di campo. Dotato di tutte le funzioni standard dell'inverter, rendeadatto all'uso universale, anche in retrofit - controller PID integrato. Filtro EMC montato di serie, filtro C1 opzionale disponibile con kit di installazione. Strumenti software per il controllo, la programmazione e la diagnostica dell'inverter.Copia stick dei parametri disponibile. Compatibile con gli standard applicabili a livello globale. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Inverter, 3x 400V, SMARTdrive 4.0 kW Potenza=4,0 kW, dimensione=J2, tensione di ingresso=3 x 400V +10% (trifase), frequenza di ingresso=50/60 Hz,frequenza di uscita=0- 650 Hz, filtro EMC=C3, classe di protezione=IP66, dimensioni=circa 338 mm x 228 mm x 194 mm,display=LCD a 4 righe con testo in chiaro. Gamma di controllo ideale=5 - 60 Hz, con coppia nominale costante, Informazioni sul prodottoConcetto di controllo motore high-tech basato su DSP con algoritmi V/Hz, SENSORLESS VECTOR, CLV e PMM.Funzioni di AUTOTUNING intelligente per una messa in servizio rapida e semplice. Design robusto, alloggiamento interamente in metallo,disaccoppiato termicamente dal motore IP55/NEMA4, resistente alle vibrazioni (4G). Display LCD a 4 righe configurabile in modo flessibile. Predisposto per i comuni sistemi bus di campo. Dotato di tutte le funzioni standard dell'inverter, rendeadatto all'uso universale, anche in retrofit - controller PID integrato. Filtro EMC montato di serie, filtro C1 opzionale disponibile con kit di installazione. Strumenti software per il controllo, la programmazione e la diagnostica dell'inverter.Copia stick dei parametri disponibile. Compatibile con gli standard applicabili a livello globale. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Inverter, 3x 400V, SMARTdrive 11.0 kW Potenza=11,0 kW, dimensione=J2, tensione d'ingresso=3 x 400V +10% (trifase), frequenza d'ingresso=50/60 Hz,frequenza d'uscita=0- 650 Hz, filtro EMC=C3, classe di protezione=IP66, dimensioni=circa 338 mm x 228 mm x 194 mm,display=LCD a 4 righe con testo in chiaro. Gamma di controllo ideale=5 - 60 Hz, con coppia nominale costante, Informazioni sul prodottoConcetto di controllo motore high-tech basato su DSP con algoritmi V/Hz, SENSORLESS VECTOR, CLV e PMM.Funzioni di AUTOTUNING intelligente per una messa in servizio rapida e semplice. Design robusto, alloggiamento interamente in metallo,disaccoppiato termicamente dal motore IP55/NEMA4, resistente alle vibrazioni (4G). Display LCD a 4 righe configurabile in modo flessibile. Predisposto per i comuni sistemi bus di campo. Dotato di tutte le funzioni standard dell'inverter, rendeadatto all'uso universale, anche in retrofit - controller PID integrato. Filtro EMC montato di serie, filtro C1 opzionale disponibile con kit di installazione. Strumenti software per il controllo, la programmazione e la diagnostica dell'inverter.Copia stick dei parametri disponibile. Compatibile con gli standard applicabili a livello globale. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Inverter, 1x 230V, SMARTdrive 1,5 kW Potenza=1,5 kW, dimensione=J1, tensione d'ingresso=1 x 230V +10% (monofase), frequenza d'ingresso=50/60 Hz,frequenza di uscita=0- 650 Hz, filtro EMC=C3, classe di protezione=IP66, dimensioni=circa 270 mm x 190 mm x 165 mm,display=LCD a 4 righe con testo in chiaro. Gamma di controllo ideale=5 - 60 Hz, con coppia nominale costante, Informazioni sul prodottoConcetto di controllo motore high-tech basato su DSP con algoritmi V/Hz, SENSORLESS VECTOR, CLV e PMM.Funzioni di AUTOTUNING intelligente per una messa in servizio rapida e semplice. Design robusto, alloggiamento interamente in metallo,disaccoppiato termicamente dal motore IP55/NEMA4, resistente alle vibrazioni (4G). Display LCD a 4 righe configurabile in modo flessibile. Predisposto per i comuni sistemi bus di campo. Dotato di tutte le funzioni standard dell'inverter, rendeadatto all'uso universale, anche in retrofit - controller PID integrato. Filtro EMC montato di serie, filtro C1 opzionale disponibile con kit di installazione. Strumenti software per il controllo, la programmazione e la diagnostica dell'inverter.Copia stick dei parametri disponibile. Compatibile con gli standard applicabili a livello globale. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Inverter, 3x 400V, SMARTdrive 5,5 kW Potenza=5,5 kW, dimensione=J2, tensione d'ingresso=3 x 400V +10% (trifase), frequenza d'ingresso=50/60 Hz,frequenza d'uscita=0- 650 Hz, filtro EMC=C3, classe di protezione=IP66, dimensioni=circa 338 mm x 228 mm x 194 mm,display=LCD a 4 righe con testo in chiaro. Gamma di controllo ideale=5 - 60 Hz, con coppia nominale costante, Informazioni sul prodottoConcetto di controllo motore high-tech basato su DSP con algoritmi V/Hz, SENSORLESS VECTOR, CLV e PMM.Funzioni di AUTOTUNING intelligente per una messa in servizio rapida e semplice. Design robusto, alloggiamento interamente in metallo,disaccoppiato termicamente dal motore IP55/NEMA4, resistente alle vibrazioni (4G). Display LCD a 4 righe configurabile in modo flessibile. Predisposto per i comuni sistemi bus di campo. Dotato di tutte le funzioni standard dell'inverter, rendeadatto all'uso universale, anche in retrofit - controller PID integrato. Filtro EMC montato di serie, filtro C1 opzionale disponibile con kit di installazione. Strumenti software per il controllo, la programmazione e la diagnostica dell'inverter.Copia stick dei parametri disponibile. Compatibile con gli standard applicabili a livello globale. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.
Inverter, 3x 400V, SMARTdrive 7,5 kW Potenza=7,5 kW, dimensione=J2, tensione d'ingresso=3 x 400V +10% (trifase), frequenza d'ingresso=50/60 Hz,frequenza d'uscita=0- 650 Hz, filtro EMC=C3, classe di protezione=IP66, dimensioni=circa 338 mm x 228 mm x 194 mm,display=LCD a 4 righe con testo in chiaro. Gamma di controllo ideale=5 - 60 Hz, con coppia nominale costante, Informazioni sul prodottoConcetto di controllo motore high-tech basato su DSP con algoritmi V/Hz, SENSORLESS VECTOR, CLV e PMM.Funzioni di AUTOTUNING intelligente per una messa in servizio rapida e semplice. Design robusto, alloggiamento interamente in metallo,disaccoppiato termicamente dal motore IP55/NEMA4, resistente alle vibrazioni (4G). Display LCD a 4 righe configurabile in modo flessibile. Predisposto per i comuni sistemi bus di campo. Dotato di tutte le funzioni standard dell'inverter, rendeadatto all'uso universale, anche in retrofit - controller PID integrato. Filtro EMC montato di serie, filtro C1 opzionale disponibile con kit di installazione. Strumenti software per il controllo, la programmazione e la diagnostica dell'inverter.Copia stick dei parametri disponibile. Compatibile con gli standard applicabili a livello globale. Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.

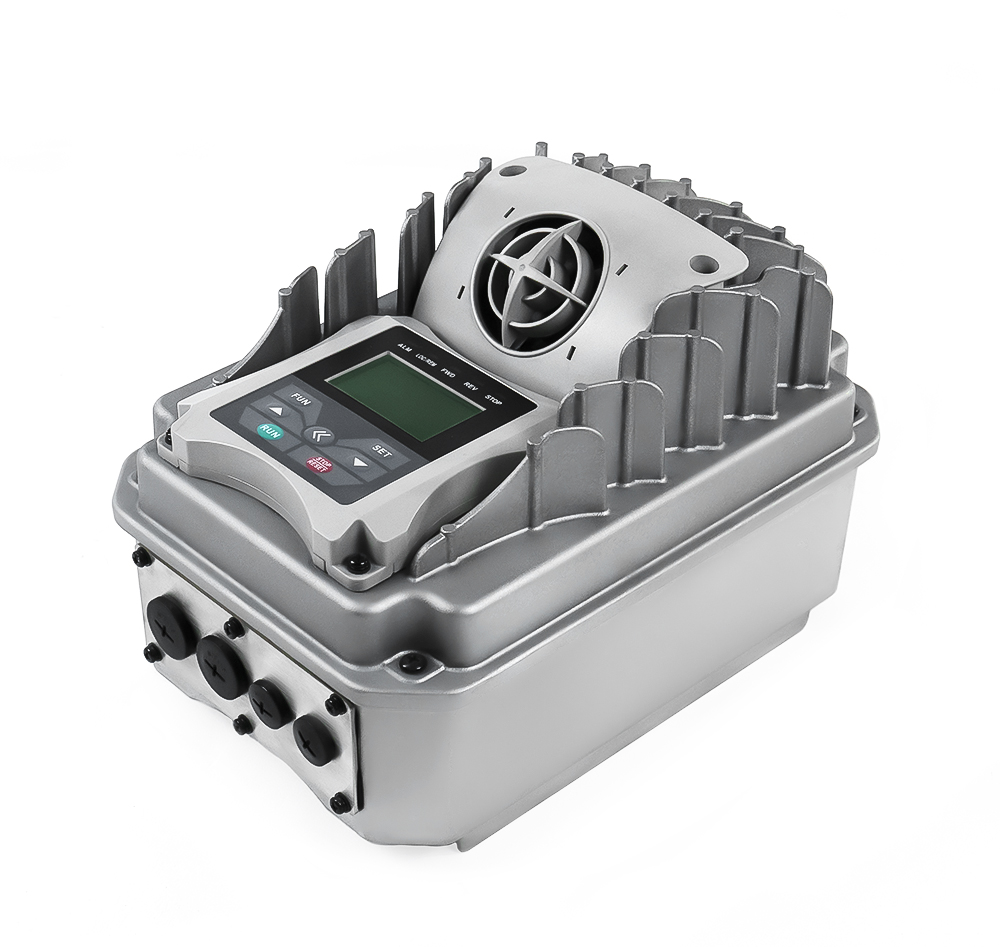

SMARTdrive - Inverter di frequenza
Gli inverter SMARTdrive sono disponibili con potenze di 0,37kW, 0,55kW, 0,75kW, 1,1kW, 1,5kW, 2,2kW, 3,0kW, 4kW, 5,5kW, 7,5kW e 11kW. Gli inverter a variazione continua possono essere abbinati a quasi tutti i motori elettrici / motoriduttori che offriamo in queste classi di potenza. Oltre alla possibilità di montaggio a parete, i dispositivi possono essere montati direttamente sul motore utilizzando le piastre di adattamento adatte.
Motore con inverter + tastiera esterna
Informazioni tecniche
Un concetto di controllo motore high-tech basato su DSP con algoritmi V/Hz, SENSORLESS VECTOR, CLV e PMM. Funzioni intelligenti di AUTOTUNING per una messa in servizio rapida e semplice. Design robusto, alloggiamento interamente in metallo, disaccoppiato termicamente dal motore, IP55/NEMA4, resistente alle vibrazioni (4G). Display LCD a 4 righe configurabile in modo flessibile. Predisposto per i comuni sistemi bus di campo. Dotato di tutte le funzioni standard dell'inverter, che lo rendono adatto all'uso universale, anche in retrofit - controller PID integrato. Filtro EMC montato di serie, filtro C1 opzionale disponibile con kit di installazione. Strumenti software per il controllo dell'inverter, la programmazione e la diagnostica. Copia stick dei parametri disponibile. Compatibile con gli standard applicabili a livello globale.
Struttura dell'inverter
Gli inverter SMARTdrive sono costituiti da 2 metà di alloggiamento, l'alloggiamento base e il coperchio. La base ha una flangia di montaggio per il montaggio diretto sulla morsettiera del motore. I terminali di alimentazione per il motore, il filtro EMC e i condensatori sono alloggiati nell'alloggiamento di base. La scheda di controllo con i terminali di controllo rimovibili e la scheda di alimentazione si trovano nel coperchio. Questo favorisce una dissipazione ottimale del calore. Il pannello di controllo rimovibile si trova nel coperchio.
