MV-F002-712-4 - 0,37kW - Riduttore elicoidale da 36 a 430 giri/min + motore a inverter ED230

1.248,92 €*

Prezzi incl. IVA più costi di spedizione

Esecuzione

Posizione di installazione per i motoriduttori

Design

Codice prodotto: C0002205100039K102T3

custom_versand Articolo + confezione

custom_hinweis Spedizione su pallet

Restituzioni escluse!

Downloads

Info sui prodotti "MV-F002-712-4 - 0,37kW - Riduttore elicoidale da 36 a 430 giri/min + motore a inverter ED230"

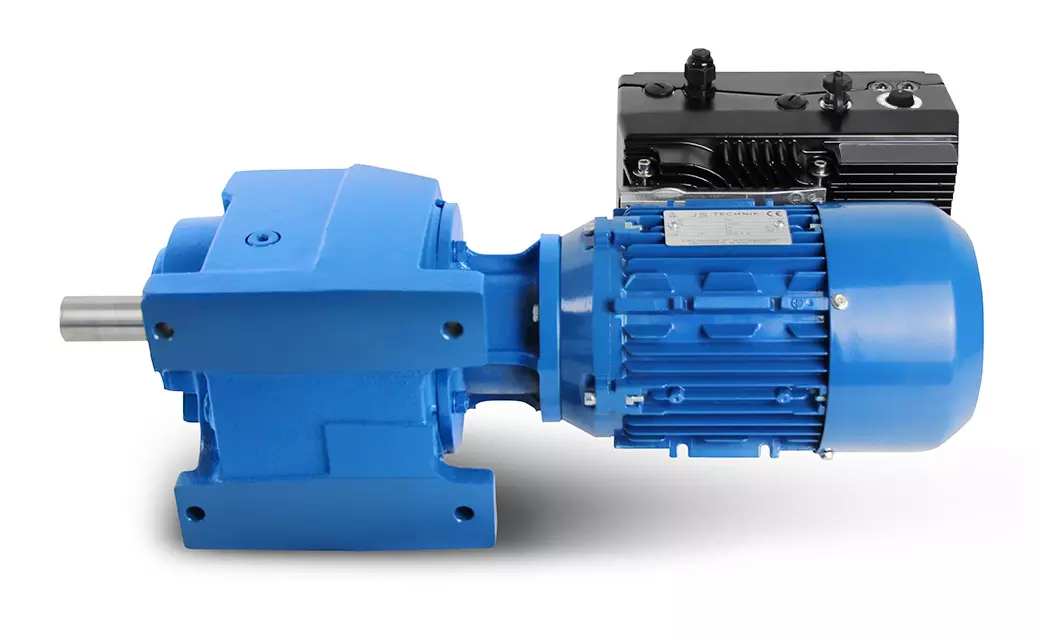

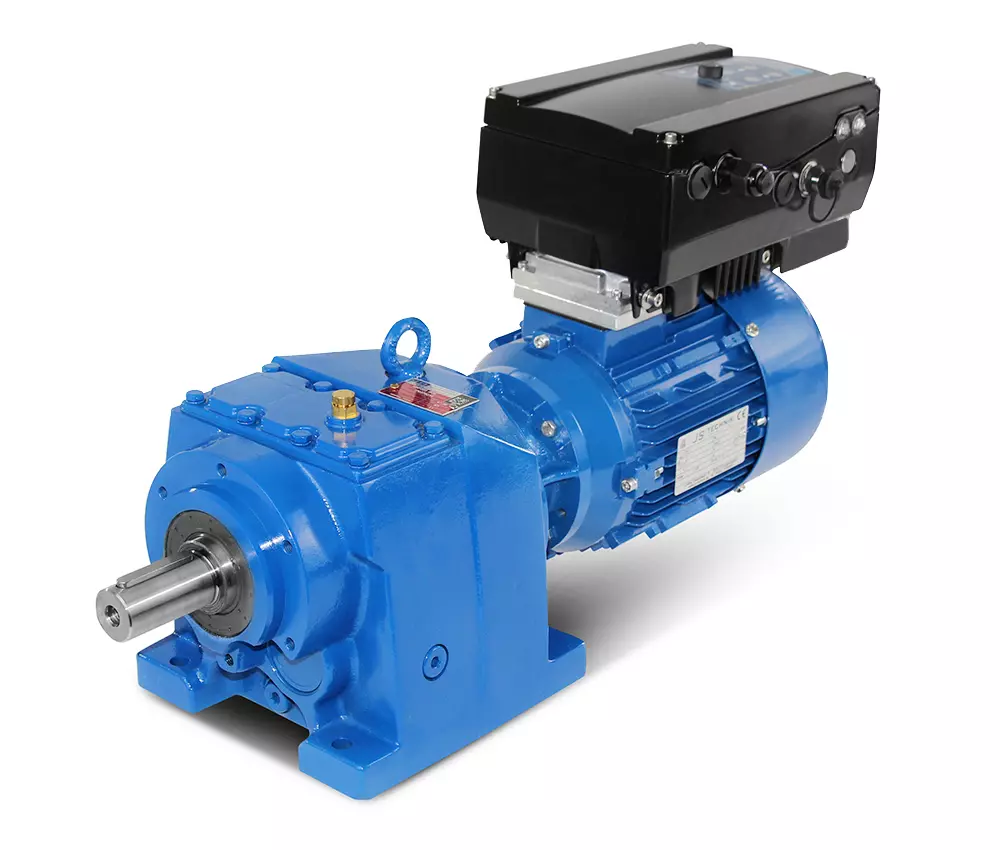

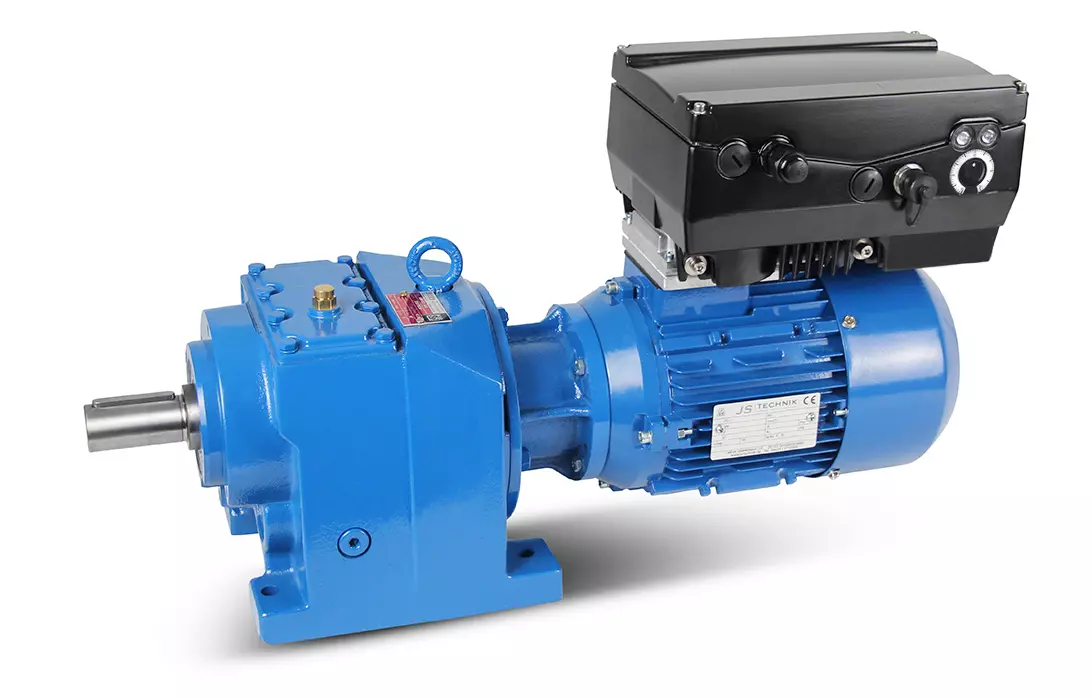

Motoriduttore elicoidale con inverter EASYdrive ED230 integrato e accessori

Potenza =

,37 kW, velocità=da 36 a 430 giri/min, rapporto di trasmissione (i) =

,90, coppia (M²)=9 Nm, fattore di servizio (fs) =

,0.
Design=B3 (B35 con sovrapprezzo), albero=20x40 mm, peso=20,8 kg, colore=RAL5010,
sensore di temperatura=3 x termistori PTC, modalità operativa=S1- 100% ED.

Si prega di selezionare la posizione di installazione desiderata al momento dell'ordine!

Invertitore di frequenza
Potenza=0,37 kW, dimensioni=A, tensione di ingresso=1 x 230V +10% (monofase), frequenza di ingresso=50/60 Hz,
frequenza di uscita=0- 400 Hz, filtro EMC=C1, classe di protezione=IP65, dimensioni=233 mm x 153 mm x 120 mm,
corrente di rete (ingresso)=4,5 A. Intervallo di controllo ideale=5- 60 Hz, con coppia nominale costante, al di sotto dei 30 Hz
è necessaria una ventola esterna per il raffreddamento.

Informazioni sul prodotto
L'inverter di frequenza offre la possibilità di diventare 'bus-compatibile' con l'aiuto di moduli bus di campo.
Con CANopen, EtherCAT, Modbus (già incluso), Profibus, Profinet e Sercos, l'EASYdrive
offre la compatibilità con quasi tutti gli ambienti di controllo comuni. Il cliente può selezionare il sistema bus pertinente
e quindi integrare perfettamente l'EASYdrive nell'ambiente di controllo della sua applicazione.
La variante di controllo opzionale richiesta deve essere specificata al momento dell'ordine.
I controllori di azionamento EASYdrive sono certificati CE, UL e CSA. L'EASYdrive è conforme alla classe EMC C2
(per l'alimentazione di rete trifase) o C1 (per l'alimentazione di rete monofase) senza misure di filtro esterne.

! Possibile selezione di varianti !

Selezione del prodotto
Quando seleziona l'inverter, tenga presente che esistono 3 varianti. La prima è la versione standard del dispositivo,
la seconda è il dispositivo con tastiera a membrana e la terza è il dispositivo con unità di controllo MMI.

Il "convertitore di frequenza versione standard" qui illustrato è completamente utilizzabile e contiene un potenziometro
integrato sul lato, ma richiede un'unità di comando corrispondente per il controllo.
A tale scopo, è necessario ordinare una delle seguenti opzioni:
-

Unità di controllo esterna (MMI con cavo e spina)

Cavo di interfaccia per la programmazione su PC

Adattatore Bluetooth

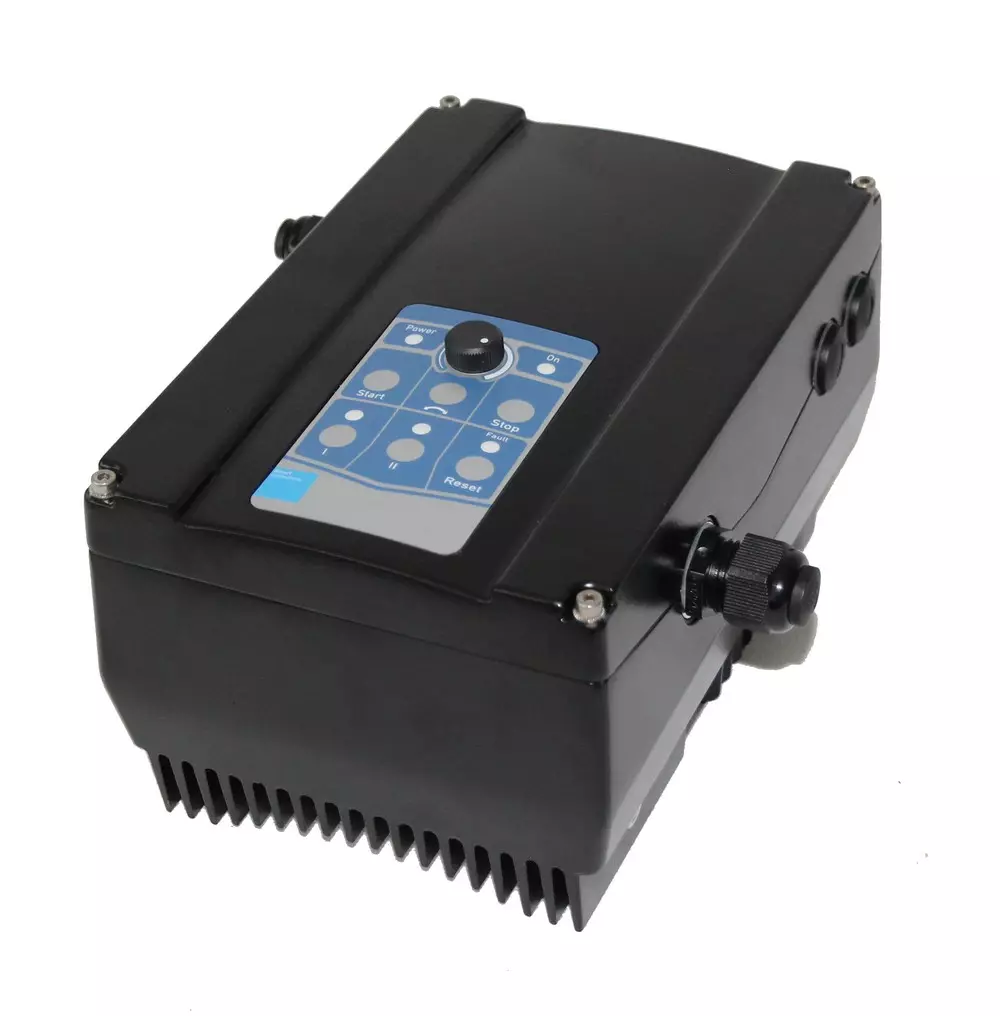

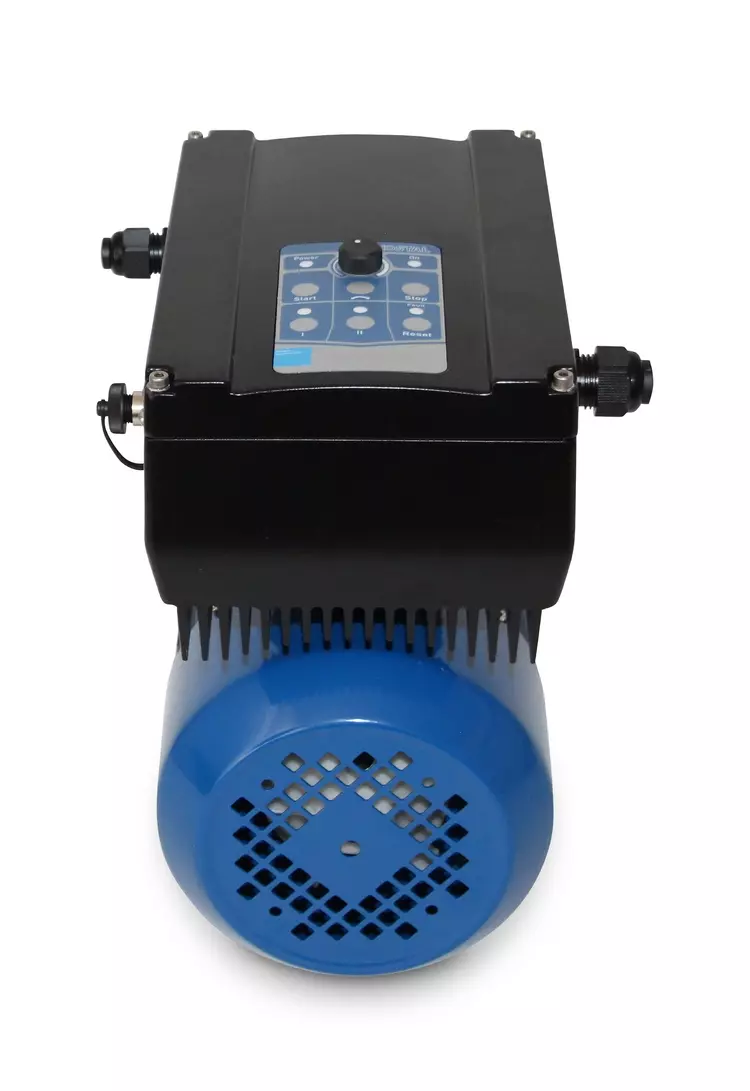

La variante "Invertitore di frequenza con tastiera a membrana" contiene un potenziometro incorporato e offre la possibilità di controllare direttamente l'
invertitore di frequenza, ad esempio avvio/arresto, funzionamento a destra/sinistra, ecc.
Per la parametrizzazione è necessario ordinare anche una delle seguenti opzioni:
-

Unità operativa esterna (MMI con cavo e spina)

Cavo di interfaccia per la programmazione su PC

Adattatore Bluetooth

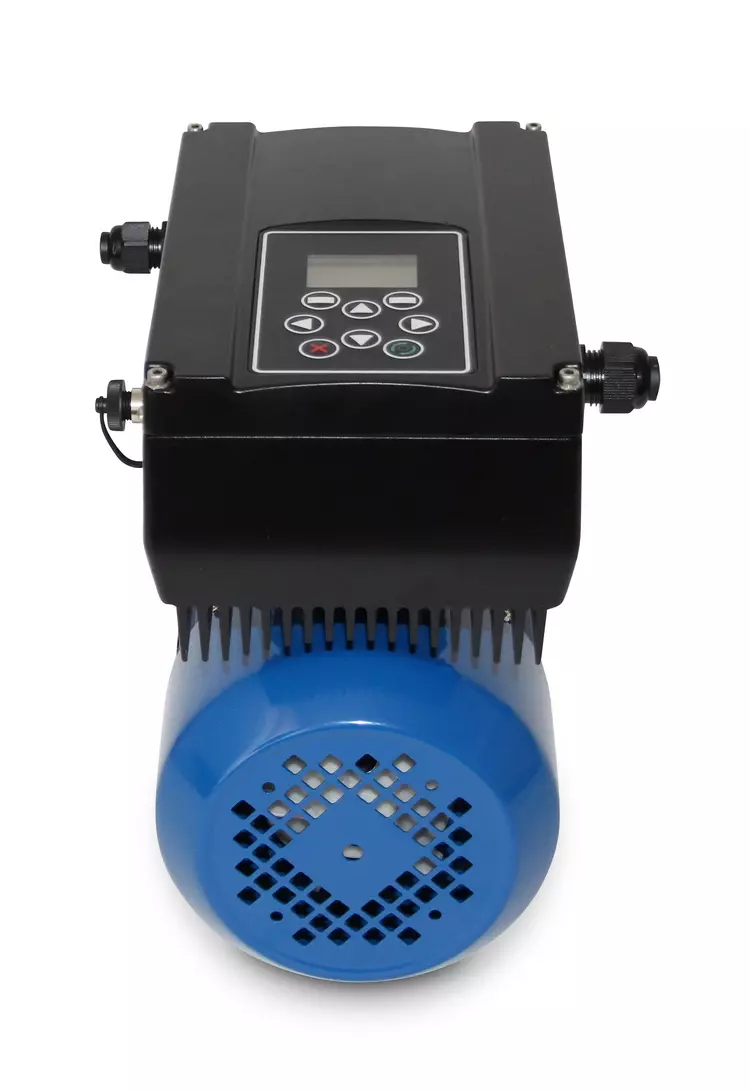

La variante "Inverter con unità operativa MMI

non richiede un'unità operativa opzionale,
e il display è incluso nel coperchio del dispositivo. Le opzioni menzionate possono essere utilizzate se necessario.

Note importanti

Questo inverter è un prodotto personalizzato. L'annullamento o il ritiro dall'acquisto sono esclusi!
Tutte le foto del prodotto sono esempi non vincolanti! Soggetto a modifiche tecniche.

Gamma di controllo:	da 30 a 430 giri/min. circa
La coppia:	da 11 a 25 Nm
Prestazioni:	0,37 kW
Diametro dell'albero:	20 mm
Serie:	EASYdrive ED230 0,37kW - 1,5kW

Eigenschaften "MV-F002-712-4 - 0,37kW - Riduttore elicoidale da 36 a 430 giri/min + motore a inverter ED230"

Gamma di controllo:	da 30 a 430 giri/min. circa
La coppia:	da 11 a 25 Nm
Prestazioni:	0,37 kW
Diametro dell'albero:	20 mm
Serie:	EASYdrive ED230 0,37kW - 1,5kW

Accessori

EASYdrive Profibus

Scheda di interfaccia Profibus per EASYdrive. Interfaccia di comunicazione. (Non per la serie Alpha!) Con l'aiuto di PROFIBUS, i dispositivi di fornitori diversi possono comunicare senza adattamenti particolari comunicare. PROFIBUS distingue automaticamente tra dispositivi master e slave, in modo che sia possibile anche il funzionamento multi-master. Incluso cavo di collegamento M12 aperto 2 m, spina M12 / aperta / Profibus / 5 pin / 2 m / codice B. -La scheda di interfaccia (interfaccia) fa parte dell'inverter e non può essere installata in un secondo momento Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.

357,62 €*

Dettagli

EASYdrive Sercos III

Scheda di interfaccia Sercos III per EASYdrive. (Non per la serie Alpha!) Il sistema bus Sercos III appartiene alla famiglia dei bus di campo. Di norma, la rete è una struttura lineare. La velocità massima di trasmissione dei dati su un bus Sercos III può arrivare a 100 Mbit/s. Il cavo del bus di campo è collegato esclusivamente tramite le due prese di connessione M12 sulla parte anteriore. Tenga presente che la la linea del bus in entrata alla presa "In" e la linea in uscita alla presa "Out" presa. Se si tratta dell'ultimo abbonato, la presa "Out" deve essere lasciata libera la presa "Out" deve essere lasciata libera - non è necessaria una resistenza di terminazione. Incluso cavo di collegamento M12 da 2 m, spina M12 / spina RJ45 / 4 pin / 2 m / codice D. La scheda di interfaccia (interfaccia) fa parte dell'inverter e non può essere installata in un secondo momento. Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.

357,62 €*

Dettagli

EASYdrive CANopen

Scheda di interfaccia CANopen per EASYdrive. (Non per la serie Alpha!) Il sistema bus CANopen appartiene alla famiglia dei bus di campo e si basa sul bus CAN (Controller Area Network). Di norma, la rete ha una struttura lineare. La velocità massima di trasferimento dati su un bus CANopen può arrivare a 1 Mbit/s e dipende dalla lunghezza del cavo dipende dalla lunghezza del cavo. La rete di bus può avere un massimo di 127 partecipanti. Incluso cavo di collegamento M12 aperto 2 m, spina M12 / aperta / CANopen / 5 pin / 2 m / codice A. La scheda di interfaccia (interfaccia) fa parte dell'inverter e non può essere installata in un secondo momento. Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.

50,75 €*

Dettagli

EASYdrive EtherCAT

Scheda di interfaccia EtherCAT per EASYdrive. (Non per la serie Alpha!) Il sistema bus EtherCAT appartiene alla famiglia dei bus di campo. Di norma, la rete è configurata in una struttura struttura lineare. La velocità massima di trasferimento dei dati su un bus EtherCAT può arrivare a fino a 100 Mbit/s. Il cavo del bus di campo viene collegato esclusivamente tramite le due due prese di connessione M12 sulla parte anteriore. Tenga presente che la la linea del bus in entrata alla presa "In" e la linea in uscita alla presa "Out" presa. Se si tratta dell'ultimo abbonato, la presa "Out" deve essere lasciata non collegata la presa deve essere lasciata libera - non è necessaria una resistenza di terminazione. Incluso cavo di collegamento M12 da 2 m, spina M12 / spina RJ45 / 4 pin / 2 m / codice D. la scheda di interfaccia (interfaccia) fa parte dell'inverter e non può essere installata in un secondo momento. Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.

357,62 €*

Dettagli

Cavo di parametrizzazione EASYdrive

Cavo di parametrizzazione USB PC Cavo USB con convertitore di interfaccia Software per PC disponibile come download gratuito Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.

154,90 €*

Dettagli

Adattatore Bluetooth EASYdrive

Adattatore Bluetooth per EASYdrive. L'EASYdrive offre un'interfaccia Bluetooth che può essere integrata come variante plug-in tramite l'adattatore M12 può essere integrato. -solo sovrapprezzo, non può essere ordinato singolarmente- (Esempio di prodotto solo illustrativo) Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.

154,90 €*

Dettagli

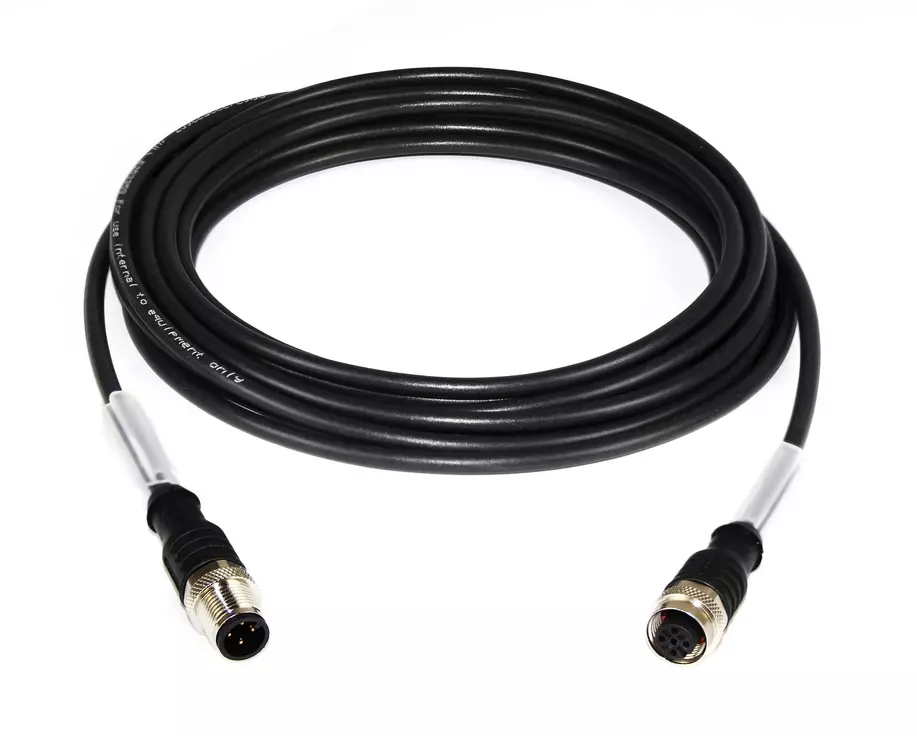

Cavo di parametrizzazione di estensione EASYdrive 5m

Cavo di prolunga 5m, per il cavo di parametrizzazione EASYdrive, da utilizzare solo con l'Art. ED-PC-PARA Può essere utilizzato come prolunga -> connessione PC Può essere utilizzato come prolunga -> connessione MMI Estendibile fino a 50 metri

47,92 €*

Dettagli

Potenziometro EASYdrive

Il potenziometro integrato sul lato consente una comoda impostazione del setpoint. L'interfaccia per il collegamento è fornita di serie. Il potenziometro è disponibile come accessorio. -Il potenziometro fa parte dell'inverter e non può essere installato in un secondo momento Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.

20,55 €*

Dettagli

Unità di comando manuale EASYdrive MMI

Unità di controllo manuale MMI, incl. cavo a spirale 0,5 m, con attacco a vite M12 Le seguenti funzioni sono possibili con l'EASYdrive MMI: - Parametrizzazione delle impostazioni del dispositivo - Controllo (ad esempio, bloccaggio e rilascio) - Visualizzazione di varie variabili di processo - Memorizzazione di set di parametri (max. 8) - Trasferimento di set di parametri ad altri INVEOR (Esempio di prodotto solo illustrativo)

175,45 €*

Dettagli

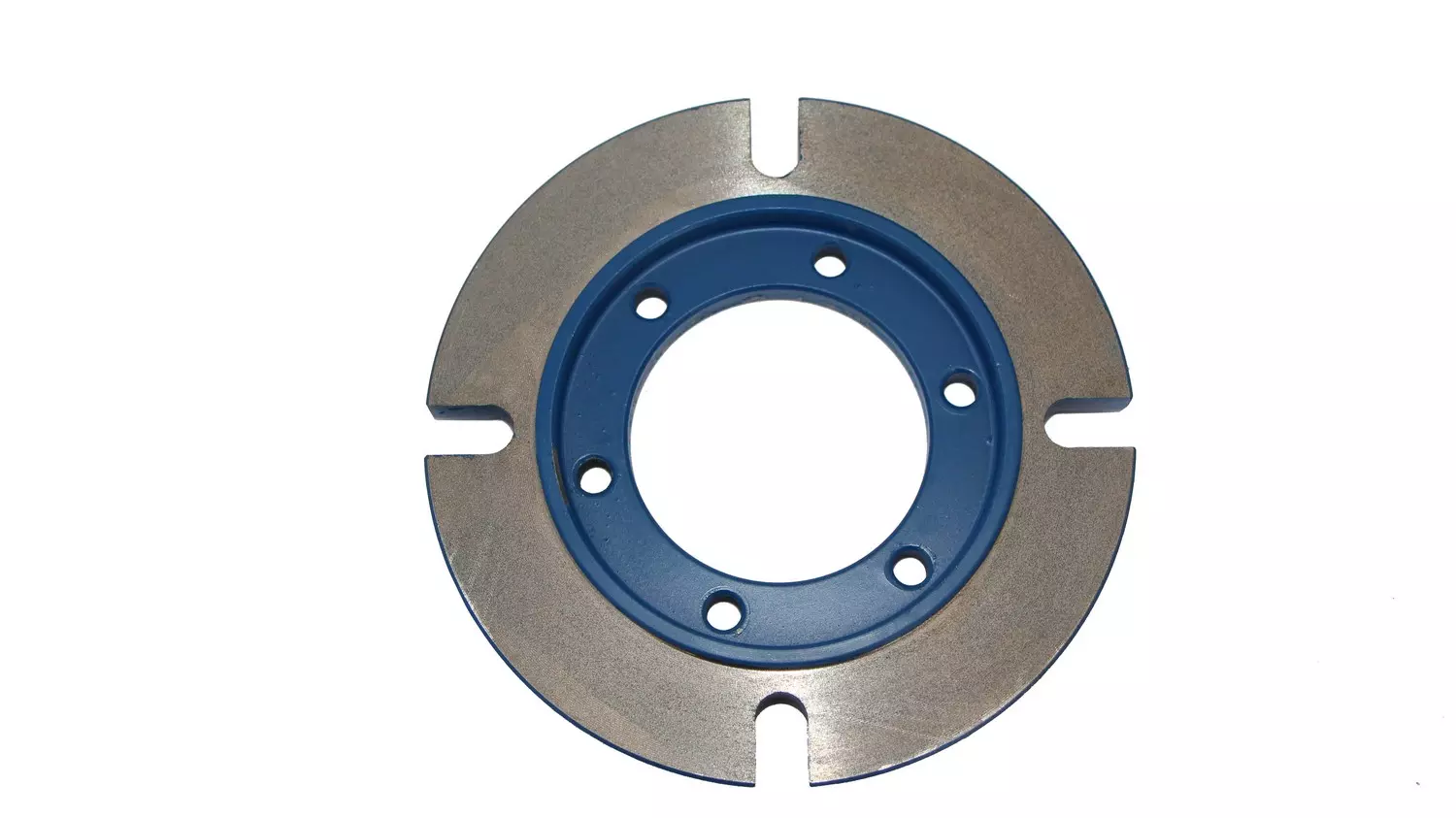

Flangia di uscita per MN-F002/003 Opt. 1

120 x 80 x 100 mm Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.

34,58 €*

Dettagli

Flangia di uscita per MN-F002/003 Standard

140 x 95 x 115 mm Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.

34,58 €*

Dettagli

Flangia di uscita per MN-F002/003 Opt. 2

160 x 110 x 130 mm Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.

37,46 €*

Dettagli

Resistenza di frenatura EASYdrive BG A

Chopper di freno con resistenza di freno taglia A per EASYdrive. 100 W, 100 Ohm; IP65, cavo di collegamento 510 mm, L=110 mm L=80 mm H=15 mm. -solo supplemento, non può essere ordinato singolarmente- Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.

100,01 €*

Dettagli
