EASYdrive EtherCAT
Info sui prodotti "EASYdrive EtherCAT"
Scheda di interfaccia EtherCAT per EASYdrive. (Non per la serie Alpha!)
Il sistema bus EtherCAT appartiene alla famiglia dei bus di campo. Di norma, la rete è configurata in una struttura
struttura lineare. La velocità massima di trasferimento dei dati su un bus EtherCAT può arrivare a
fino a 100 Mbit/s. Il cavo del bus di campo viene collegato esclusivamente tramite le due

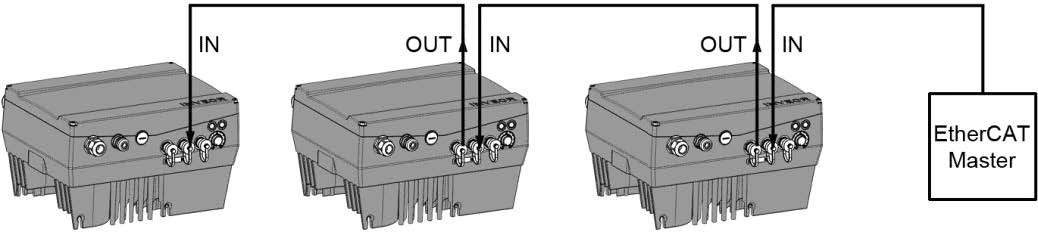

due prese di connessione M12 sulla parte anteriore. Tenga presente che la
la linea del bus in entrata alla presa "In" e la linea in uscita alla presa "Out"
presa. Se si tratta dell'ultimo abbonato, la presa "Out" deve essere lasciata non collegata
la presa deve essere lasciata libera - non è necessaria una resistenza di terminazione.
Incluso cavo di collegamento M12 da 2 m, spina M12 / spina RJ45 / 4 pin / 2 m / codice D.
la scheda di interfaccia (interfaccia) fa parte dell'inverter e non può essere installata in un secondo momento.
Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.
| Componente: | Schede di interfaccia |
|---|---|
| Produttore: | EASYdrive |
| Tipo: | EtherCAT |
| Serie: | EASYdrive ED230 0,37kW - 1,5kW, EASYdrive ED400 0,55kW - 22,0kW |
