NV973-315S-4 - 110kW - motoriduttore elicoidale a 73 giri/min
Downloads
- JS- MV972 / MV973 - Maßzeichnung / Drawing
- JS- Elektromotor- M3-315S- Datenblatt / Data sheet
- JS- MV972 / MV973 - M3-315S- Step
- JS- M Serie- Katalog / Catalog
- JS- MV / NV - Betriebsanleitung
- JS- MV / NV - Operation instructions
- JS- Elektromotoren- Betriebsanleitung
- JS- Electric motors- Operation instructions
Info sui prodotti "NV973-315S-4 - 110kW - motoriduttore elicoidale a 73 giri/min"

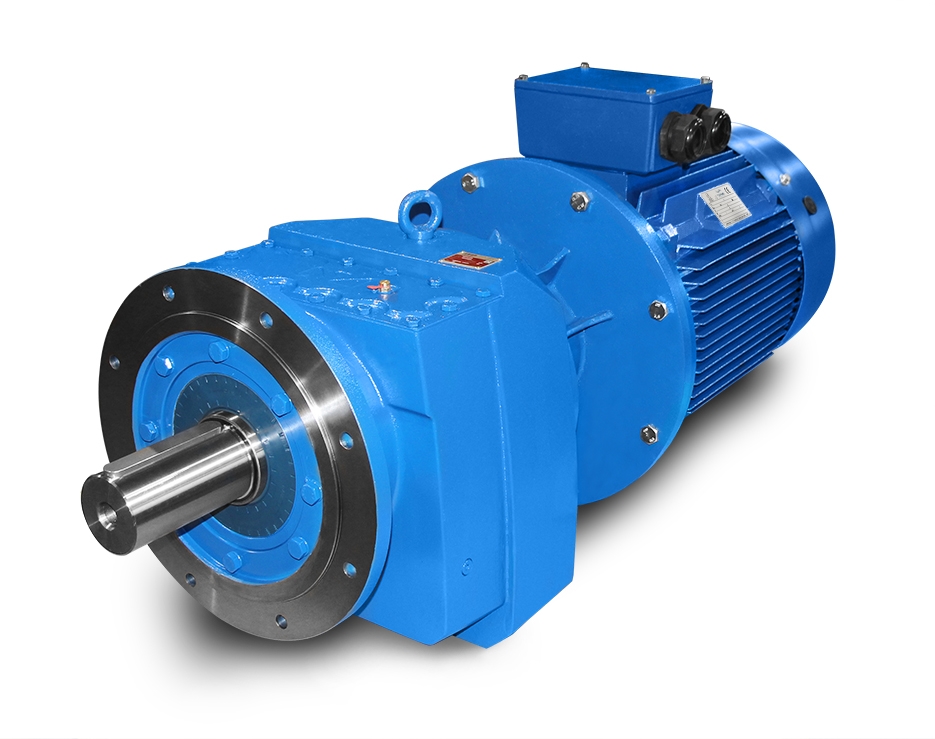

Motoriduttore elicoidale (riduttore con flangia IEC al motore elettrico),
Tensione=3 x 400/690 V-50 Hz, 3 x 460/795 V-60 Hz (± 5% secondo VDE 0530), frequenza=50/ 60 Hertz.
Potenza=110,0 kW, velocità=73 giri/min, rapporto di trasmissione (i)=20,36, coppia (M²)=13865 Nm, fattore di servizio (fs)=1,3,
Design=B3 (B5 con sovrapprezzo), albero=120 mm x 210 mm, peso=1899,0 kg, verniciatura=RAL5010.
Sensore di temperatura=3 termistori PTC, modalità operativa=S1- 100% ED, morsettiera=superiore (ruotabile).
Il motoriduttore è adatto al funzionamento del convertitore di frequenza ed è conforme alla norma IEC 60034-30:2008.
Il riduttore elicoidale può funzionare in entrambi i sensi di rotazione e viene fornito con un riempimento d'olio.
In conformità con le norme VDE 0105 e IEC 364, tutti gli interventi sull'azionamento elettrico devono essere eseguiti esclusivamente da personale qualificato
Personale qualificato. Per modifiche o progetti speciali, ci invii una richiesta.
Tutte le foto dei prodotti sono esempi non vincolanti!
Selezioni la posizione di installazione e la versione desiderata al momento dell'ordine!
| La coppia: | da 10001 a 15000 Nm |
|---|---|
| Prestazioni: | 110 kW |
| Tempi di consegna: | 5-6 settimane |
| Velocità: | da 51 a 100 giri al minuto |
| Diametro dell'albero: | 120 mm |
| Serie: | Serie M |
| La coppia: | da 10001 a 15000 Nm |
|---|---|
| Prestazioni: | 110 kW |
| Tempi di consegna: | 5-6 settimane |
| Velocità: | da 51 a 100 giri al minuto |
| Diametro dell'albero: | 120 mm |
| Serie: | Serie M |
