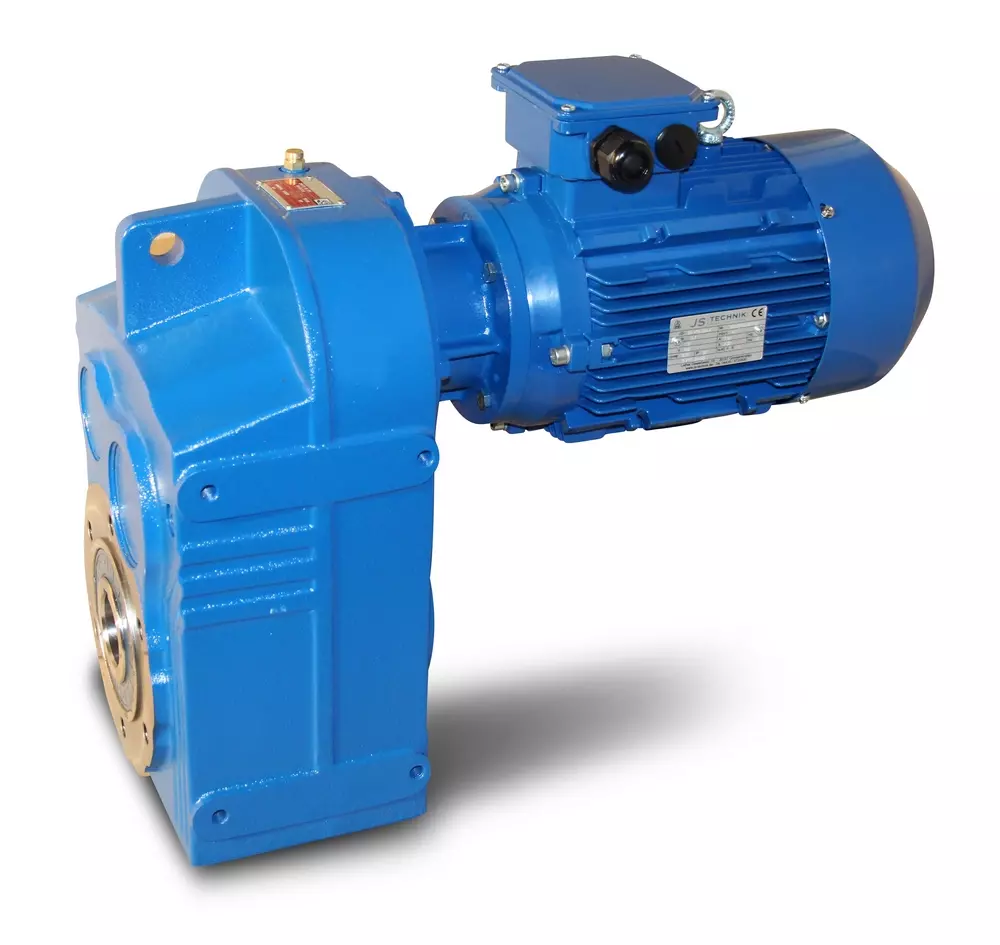

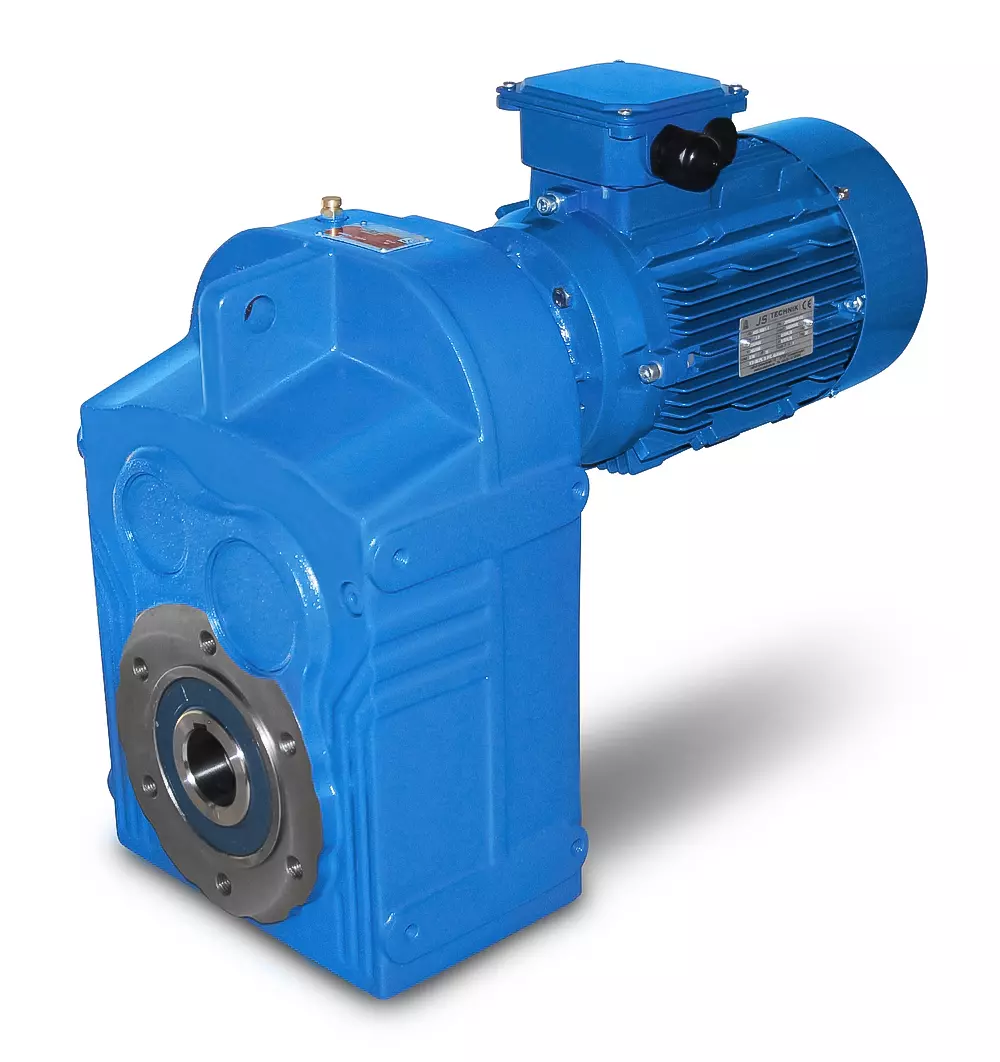

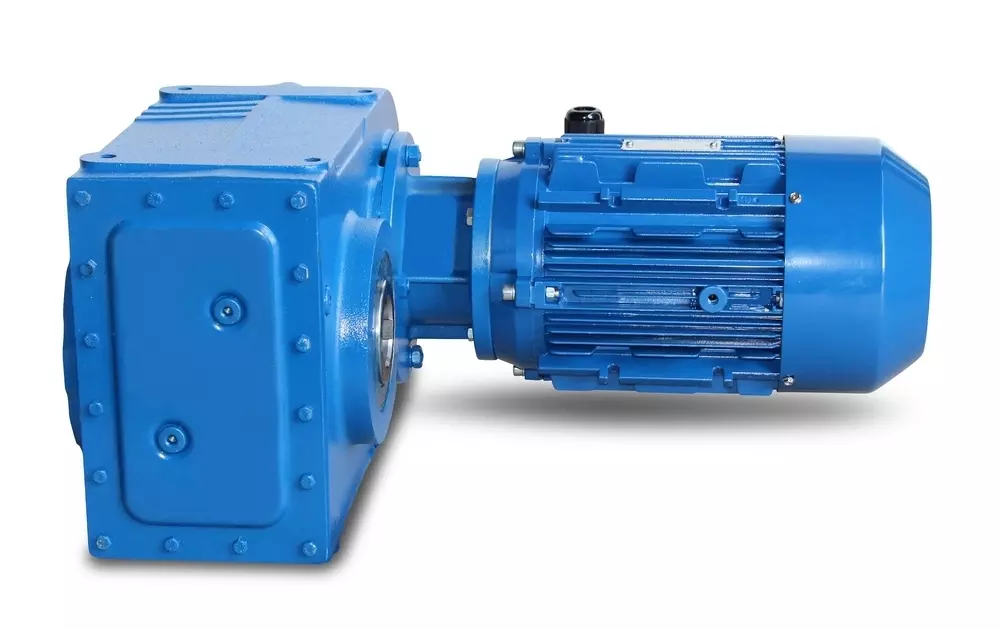

DV473-100-4-2,2 kW- 20 rpm motoriduttore ad albero parallelo

1.846,93 €*

Prezzi incl. IVA più costi di spedizione

Tempo di consegna ca. 36 Werktage

Posizione di installazione per i motoriduttori

Codice prodotto: DV473510100706A000T1

custom_versand Articolo + confezione

Downloads

Info sui prodotti "DV473-100-4-2,2 kW- 20 rpm motoriduttore ad albero parallelo"

Motoriduttore ad albero parallelo con flangia IEC tra riduttore e motore elettrico,

Tensione=3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% secondo VDE 0530), frequenza=50/ 60 Hertz.

Potenza=2,2 kW, velocità (n²)=20 giri/min, rapporto di trasmissione (i)=70,59, coppia (M²)=1003 Nm,

Fattore di servizio (fs)=1,5, design=B3, albero cavo=50 mm, peso=116 kg, colore=RAL5010.

Sensore di temperatura=3 x termistori PTC, modalità operativa=S1- 100% ED, morsettiera=superiore (ruotabile).

Il motoriduttore è adatto al funzionamento del convertitore di frequenza ed è conforme alla norma IEC 60034-30:2008.

Il riduttore ad albero parallelo può funzionare in entrambi i sensi di rotazione e viene fornito con un riempimento d'olio.

In conformità con le norme VDE 0105 e IEC 364, tutti gli interventi sull'azionamento elettrico devono essere eseguiti esclusivamente da personale qualificato

personale qualificato. Per modifiche o progetti speciali, ci invii una richiesta.

Al momento dell'ordine, la preghiamo di selezionare la posizione di installazione e la versione desiderata.

Informazioni importanti
Questo attuatore è un prodotto personalizzato. L'annullamento o il ritiro dall'acquisto sono esclusi!
Tutte le foto del prodotto sono esempi non vincolanti!

La coppia:	da 1001 a 2000 Nm
Prestazioni:	2,2 kW
Velocità:	da 11 a 50 giri al minuto
Diametro dell'albero:	50 mm
Serie:	Serie D

Eigenschaften "DV473-100-4-2,2 kW- 20 rpm motoriduttore ad albero parallelo"

La coppia:	da 1001 a 2000 Nm
Prestazioni:	2,2 kW
Velocità:	da 11 a 50 giri al minuto
Diametro dell'albero:	50 mm
Serie:	Serie D

Accessori

DV 47X- Albero di uscita

Albero di uscita con chiave a piuma per riduttori piatti DV472, DV473, DV474, DV475 e DV476, 50 x 100 mm L'albero è installato in modo permanente e può essere ordinato solo con un motoriduttore. Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche.

111,12 €*

Dettagli

DV 47X- Opzione flangia di uscita

Flangia di uscita per riduttori piatti DV472, DV473, DV474, DV475 e DV476 Ø 350 x 250 x 300 mm, B5 Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.

71,66 €*

Dettagli

Convertitore di frequenza LS 0022S100-4EOFNS

Inverter, 2,2 kW, 3 x 400 V, IP20, pannello di controllo a LED integrato, filtro EMC (C3) funzioni di controllo sensorless estese elevata coppia di avviamento del 200% anche a 0,5 Hz elevata densità di potenza, dimensioni compatte, montaggio a foro passante filtro EMC integrato (C3) Conformità agli standard globali CE, UL, cUL Utilizzo Heavy Duty 150 % durante 1 min o Normal Duty 120 % durante 1 min Funzione di autotuning da fermo o in rotazione Classe di protezione opzionale IP66/NEMA4X, con interruttore principale integrato (fino a 22kW) Arresto sicuro integrato "STO" (Safe Torque Off), circuito di ingresso ridondante display integrato con funzionamento semplice, possibilità di display esterno remoto Funzione di copia intelligente, per la quale non è necessario che l'S100 sia alimentato sostituzione semplice del ventilatore, con visualizzazione automatica del tempo di sostituzione Sequenze PLC programmabili con blocchi funzione i/O digitali e analogici, Modbus TCP, Ethernet/IP, Profibus DP, CANopen (in preparazione: Profinet, EtherCAT)

347,47 €*

Dettagli

Inverter LS 022M100

Convertitore di frequenza, 2,2 kW, 1 x 230V, 10.0A, IP20, filtro EMC integrato - Filtro EMC C2 - Potenziometro per il controllo della velocità - Montaggio su piastre di montaggio o su guida DIN - Possibilità di installazione side-by-side (distanza di 2 mm tra gli azionamenti) - Connessione semplice tramite porta RJ45 - IO standard: 3x DI, 1x DO, 1x AI (0-10V), 1x AO (0-10V) - Chopper di frenata per la versione 1.5kW.5kW e 2.2kW - Capacità di sovraccarico 150 % per 1 min - Programmazione con il software operativo DriveView9 tramite connessione RJ45 sull'M100 (Solo avanzato! La versione standard non ha un'interfaccia RJ45! Si prega di selezionare la versione) Estratto dalle funzioni speciali: - Frenatura CC - Funzionamento Jog - Funzionamento a 3 fili - Funzionamento Dwell - Compensazione dello scorrimento - Controllo PID - Funzionamento a risparmio energetico - Ricerca della velocità - Riavvio automatico inverter da 2,2 kW, 230V, disponibile con breve preavviso!

Da 238,29 €*

Dettagli

DV 47X- Flangia di uscita standard

Flangia di uscita per riduttori piatti DV472, DV473, DV474, DV475 e DV476 Ø 300 x 230 x 265 mm, B5 Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.

71,66 €*

Dettagli

Dimensione dell'unità di ventilazione forzata 100

Ventilatore di raffreddamento forzato, unità ventilatore di raffreddamento forzato, dimensione motore 100 Classe ISO F, classe di protezione IP56, peso 3,7 kg, multitensione. 1x230 V-50 Hz, 45 Watt, 0,19 A, 2900 rpm, 142 m3/h, condensatore 3µF1x240 V-60 Hz, 55 Watt, 0,23 A, 3400 rpm, 142 m3/h, condensatore 3µF 3x230/400 V-50 Hz, 40 Watt, 0,19 A/0,12 A, 2900 giri/min, 142 m3/h3x 254/460 V-60 Hz, 55 Watt, 0,19/0,11 A, 3400 giri/min, 142 m3/hVernice RAL5010, lunghezza totale 185 mm, Ø interno 197 mm Per installare il ventilatore esterno, è necessario rimuovere il coperchio del ventilatore ela pala del ventilatore. Se non è possibile utilizzare una prolunga,l'albero deve essere accorciato. Se ordinato con il motore, il ventilatore ausiliario può essere fornito anche assemblato. Selezioni la versione.

Da 234,43 €*

Dettagli

Convertitore di frequenza LS 0022S100-4EXFNS

Inverter, 2,2 kW, 3 x 400 V, IP66, pannello di controllo a LED integrato, filtro EMC (C3) Classe di protezione IP66/NEMA4X con interruttore principale integrato funzioni di controllo sensorless estese coppia di avviamento elevata del 200% anche a 0,5 Hz elevata densità di potenza, dimensioni compatte, montaggio a foro passante filtro EMC integrato (C3) Conformità agli standard globali CE, UL, cUL Utilizzo Heavy Duty 150% durante 1 min o Normal Duty 120% durante 1 min Funzione di autotuning quando è fermo o in rotazione Arresto sicuro integrato "STO" (Safe Torque Off), circuito di ingresso ridondante display integrato di semplice utilizzo, con possibilità di display esterno remoto Funzione di copia intelligente, per la quale l'S100 non deve essere alimentato sostituzione semplice del ventilatore, con visualizzazione automatica del tempo di sostituzione Sequenze PLC programmabili con blocchi funzione i/O digitali e analogici, Modbus TCP, Ethernet/IP, Profibus DP, CANopen (in preparazione: Profinet, EtherCAT)

647,03 €*

Dettagli

Opzioni del motore

opzione 230V 2,2kW-4poli per la serie D

Non possono essere ordinati singolarmente!Opzione monofase in 1x230V-50Hz, per motoriduttori piatti con motore da 2,2kW in versione a 4 poli, con condensatore di funzionamento e di avviamento. ! Far funzionare il motore solo sotto carico, la coppia di avviamento è inferiore a quella del motore trifase! ! Disponibile solo con un costo aggiuntivo per il motore e solo in combinazione con il corrispondente motoriduttore trifase!! Non può essere combinato con l'opzione motore autofrenante! Tutte le foto dei prodotti sono esempi non vincolanti! Soggetto a modifiche tecniche. Opzionale: Interruttore on/off con interruttore di inversione per rotazione destra/sinistra, sblocco per sottotensione, Spina a collare=1 x 230 V, capacità di commutazione=16 A, temperatura ambiente=da -5°C a +40°C, Cavo tra motore e alloggiamento dell'interruttore=circa 90 cm.

Da 44,66 €*

Dettagli

Motore di frenatura opzionale 2,2kW a 4 poli per la serie D

Opzione motore frenato per motoriduttori ad albero parallelo, con motore da 2,2 kW in versione a 4 poli. Freno=32 Nm 230V con raddrizzatore. ! Supplemento solo per il motore del freno e disponibile solo in combinazione con il motoriduttore trifase corrispondente! Tutte le foto dei prodotti sono esempi non vincolanti! Soggette a modifiche tecniche.

373,90 €*

Dettagli
